Mehrstufige Zentrifugalgebläse

Mehrstufige Zentrifugalgebläse sind rotierende Maschinen, die den Luftdruck oder Gasdruck durch den Kreiseleffekt, der normalerweise von einem Elektromotor erzeugt wird, erhöhen.

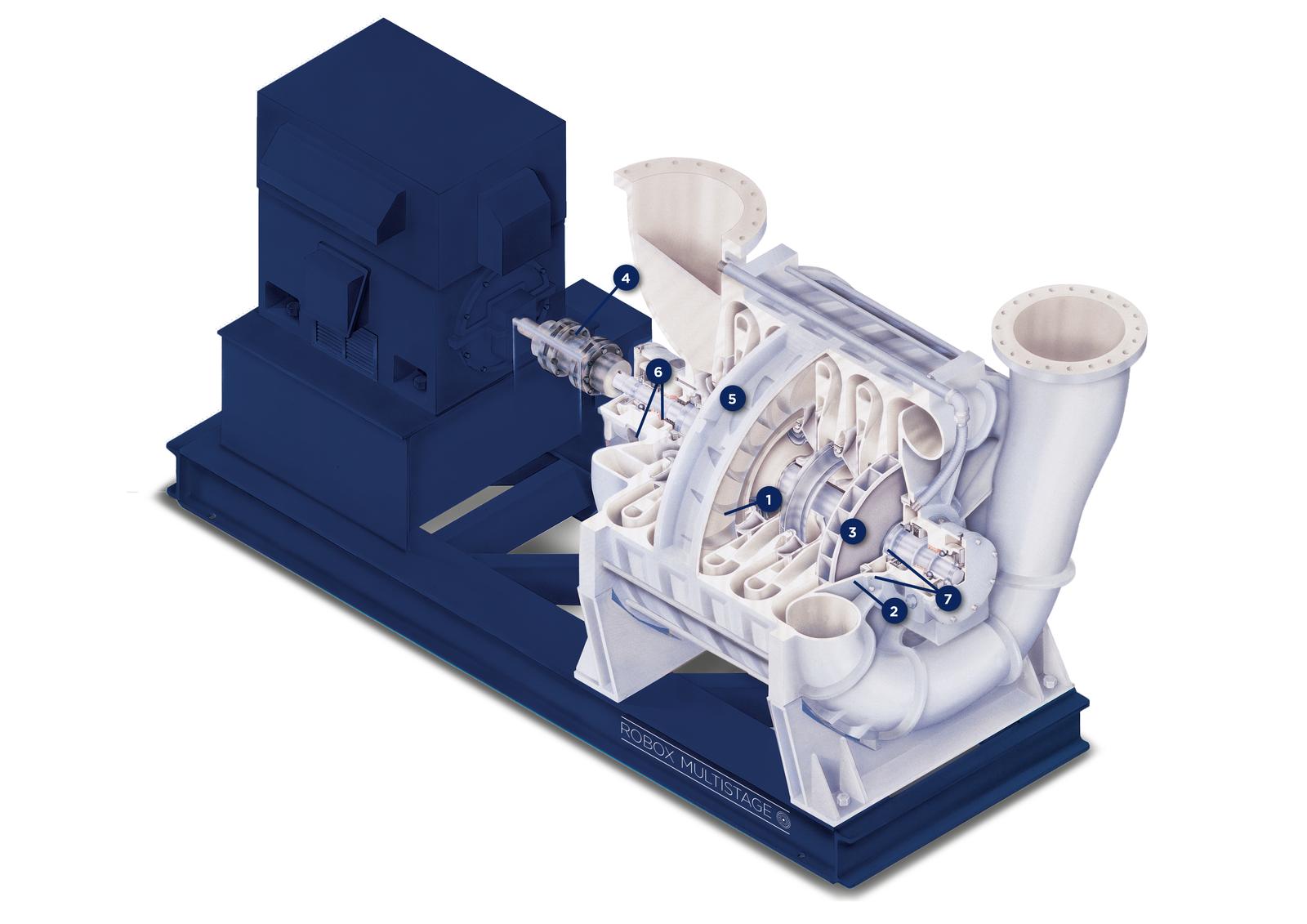

Die Hauptbauteile dieser neuen Robuschi-Lösung sind:

1. Mehrere Prallringe – Leiten den Luftstrom optimal in das Laufradauge und senken die Einlasskanalverluste deutlich. Wird dies mit dem zweidimensionalen Laufraddesign kombiniert, so steigt der Gebläse-Wirkungsgrad und die Fähigkeit, Druck und Unterdruck zu erzeugen.

2. Ausgleichskolben – Neutralisiert die Axialkraft und mindert den Druck auf die Antriebslager, erhöht die Lebensdauer der Rotorlager und minimiert die Druckgasverluste.

3. Mehrstufige geschlossene Laufräder – Zweidimensionale geschlossene Laufräder aus Aluminiumguss werden einzeln ausgewuchtet und auf die Welle aufgezogen. In den meisten Fällen wird dann die ganze Baugruppe ausgewuchtet, um einen ruhigen Betrieb mit konkurrenzlos niedrigen Schwingungswerten zu erhalten. Um die Zuverlässigkeit zu erhöhen, werden die Rotorbaugruppen für einen Betrieb weit unterhalb der ersten kritischen Drehzahl ausgelegt.

4. Flexible Kupplung – Gebläse und Absauger werden mit einer genau ausgerichteten flexiblen Kupplung direkt mit der Antriebsmaschine gekuppelt. Dies ermöglicht eine optimale Kraftübertragung und längere Lebensdauer durch geringeren Lagerverschleiß.

5. Gussgehäuse – Gebläsegehäuse werden mit hoher Präzision aus hochwertigem Gusseisen gefertigt. Kleinere Ausführungen bestehen aus Gussaluminium. Die Gebläse-Zwischenstufen werden mit hochfesten Stahlstäben verschraubt. Das Gebläse wird mit dem Antrieb gemeinsam auf einer Stahl-Bodenplatte montiert. Dies gewährleistet eine dauerhafte Leistung und Haltbarkeit.

6. Labyrinthdichtung – Verringert den Gasverlust zwischen den Stufen und verhindert die Strömungsumkehr.

7. Kohleringdichtung/MAXSeal (Axial-Gleitringdichtung) – Für besondere Luft- und Gasanwendungen, die eine hochwertige Abdichtung erfordern, sind optionale Kohle-Gleitringdichtungen mit Spüloption erhältlich.

7A. MAXSeal – Innovative Trockendichtungstechnologie, die flüchtige Emissionen verglichen mit herkömmlichen Dichtungen um bis zu 67 % verringert. Sie eignet sich besonders gut für Deponiegase und Anwendungen mit toxischen und explosiven Gasen und verbessert Ihre Betriebssicherheit, verlängert die Lagerlebensdauer und senkt die Gesamtbetriebskosten.
