Pompe per vuoto ad anello liquido

Contattaci Richiedi un preventivo Richiesta di servizio, ricambi o supporto

Robuschi offre una gamma di pompe per vuoto di tipo ad anello liquido e monostadio.La gamma è in grado di raggiungere fino a 33 mbar (a), di aspirare gas e vapori senza contaminazione da lubrificanti e con compressione gas quasi isotermica.

Robuschi ha introdotto una nuova serie di pompe e compressori ad anello liquido in un design monoblocco, studiato per offrire prestazioni ed efficienza eccezionali. Questi nuovi modelli coprono un’ampia gamma di applicazioni, fornendo soluzioni affidabili per industrie che richiedono una gestione dei fluidi robusta ed efficiente.

La gamma RVS, CRVS, LRVS e KRVS di pompe per vuoto e gruppi completi si caratterizza per:

Portate fino a 4.200 m³/h
Vuoto fino a 33 mbar (a)
Robustezza ed affidabilità
Manutenzione semplice
Basso consumo di acqua
Emissione sonora e vibrazioni minime
Versione ATEX disponibile in base ai requisiti di processo

Pressione - Vuoto

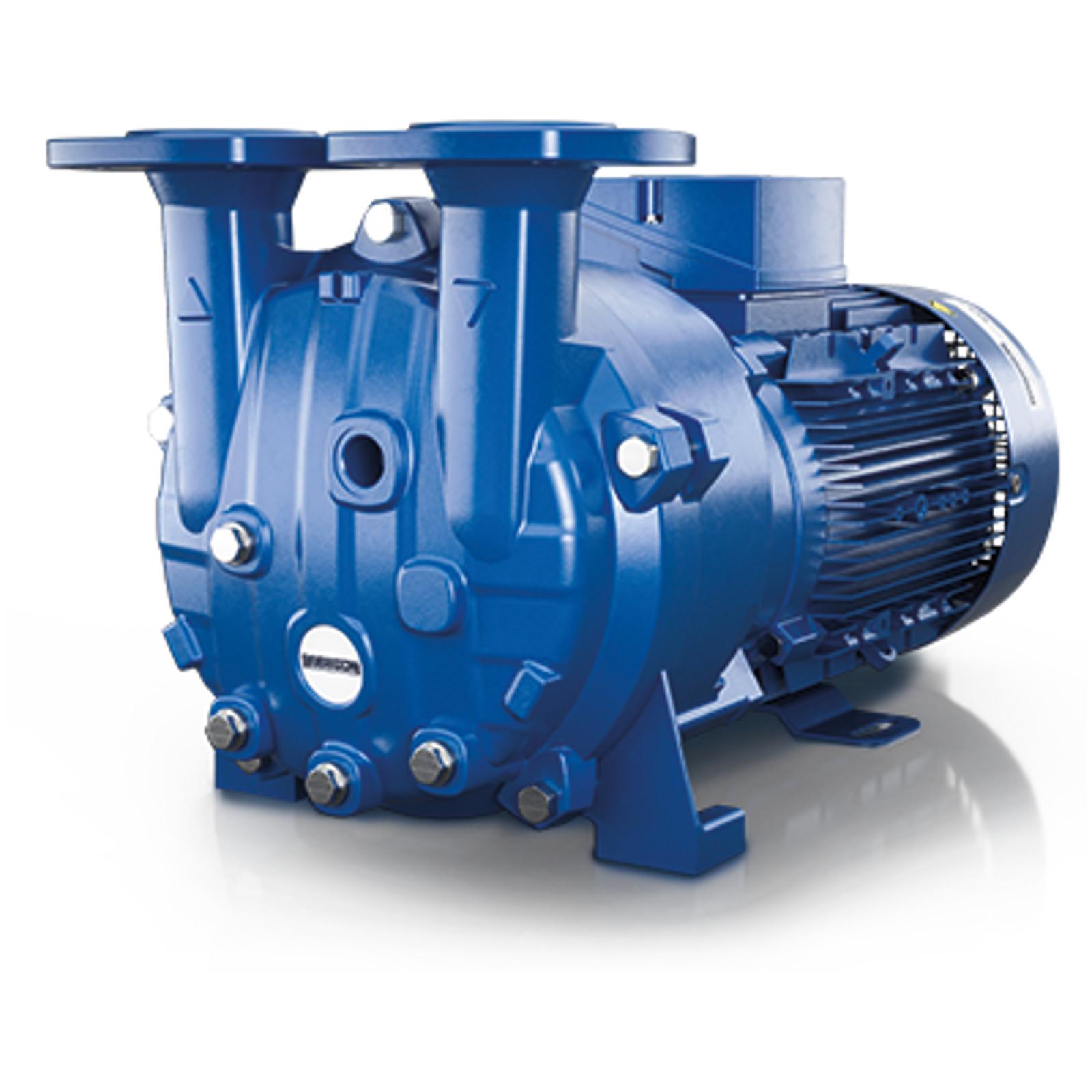

BD2891 - L-BV5 Page 1_V2_copertina_400x400px.png

RVS Serie Monoblocco | Robuschi

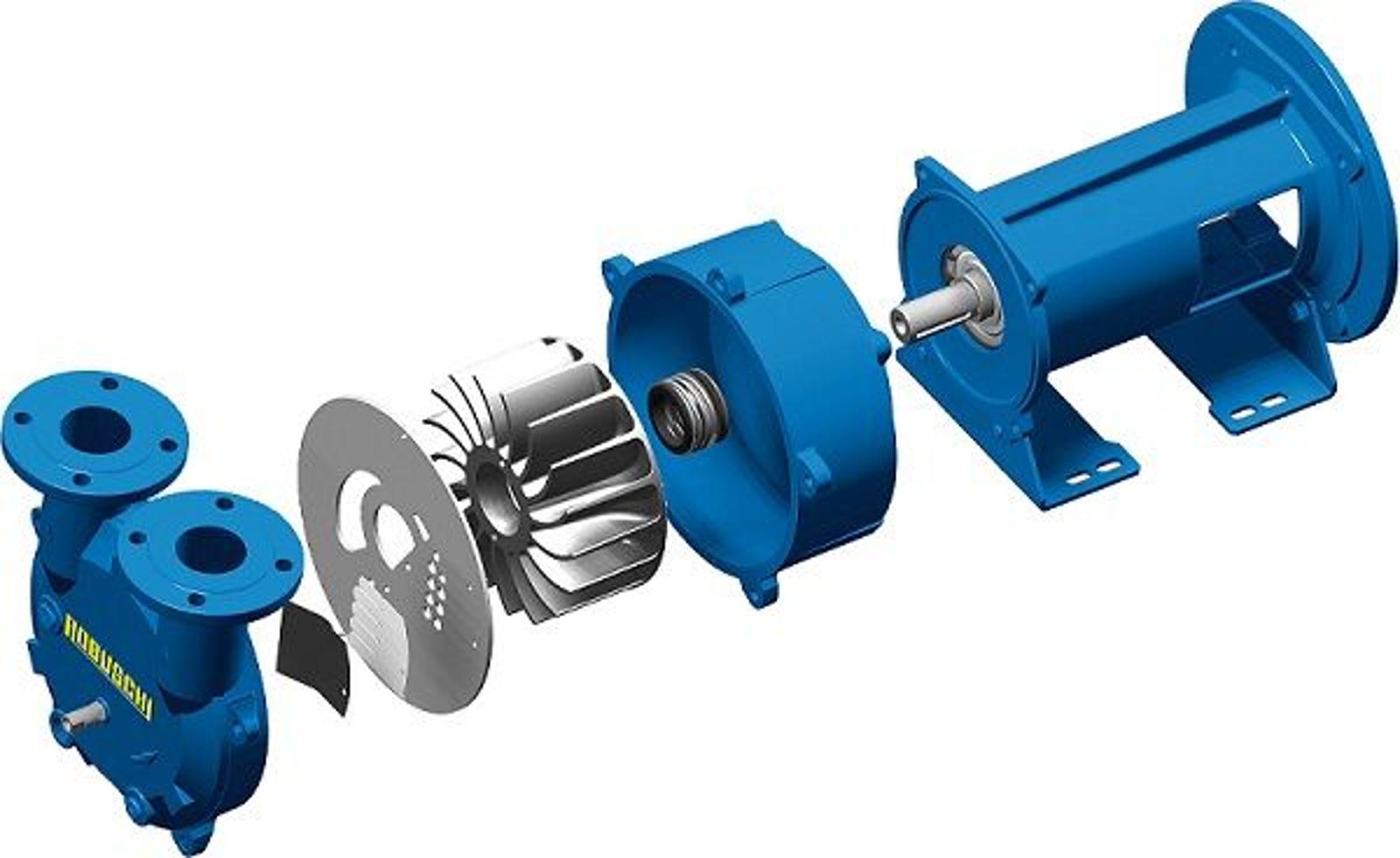

Pompe per vuoto ad anello liquido – Serie Monoblocco

Vuoto fino a 33 mbar(a)

Flusso volumetrico fino a 600 m³/h

Sistemi di pompe e compressori ad anello liquido

L-VS Circuito Aperto and L-SVG Circuito Chiuso

Vuoto fino a 33 mbar(a)

Pressione fino a 2,000 mbar(g)

Portata massima a 4,200 m3/h

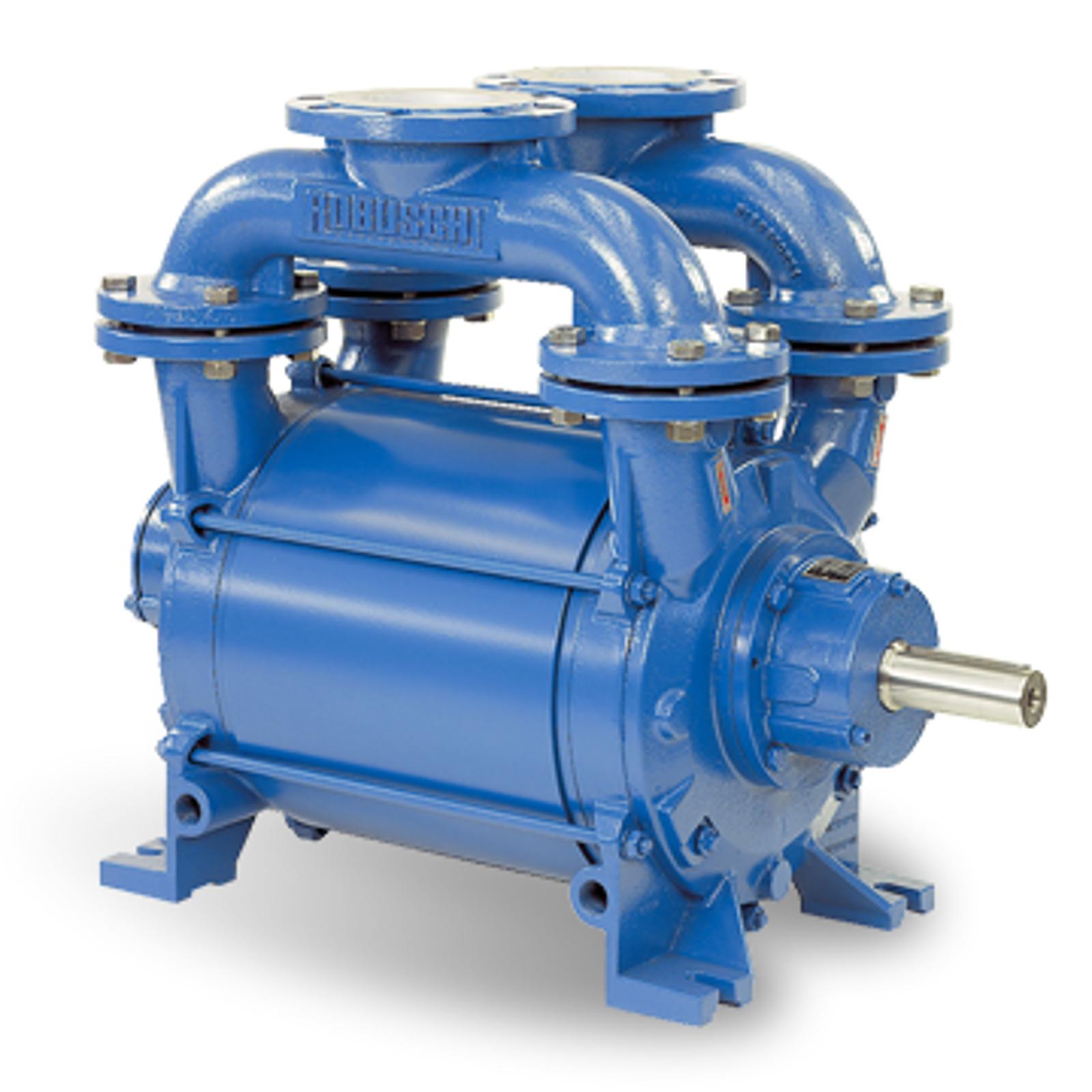

RVS sono pompe anello liquido monostadio | Robuschi

Pompe ad anello liquido monostadio

33 mbar(a) – 2000 mbar(g) – Portata da 400 a 4.200 m³/h

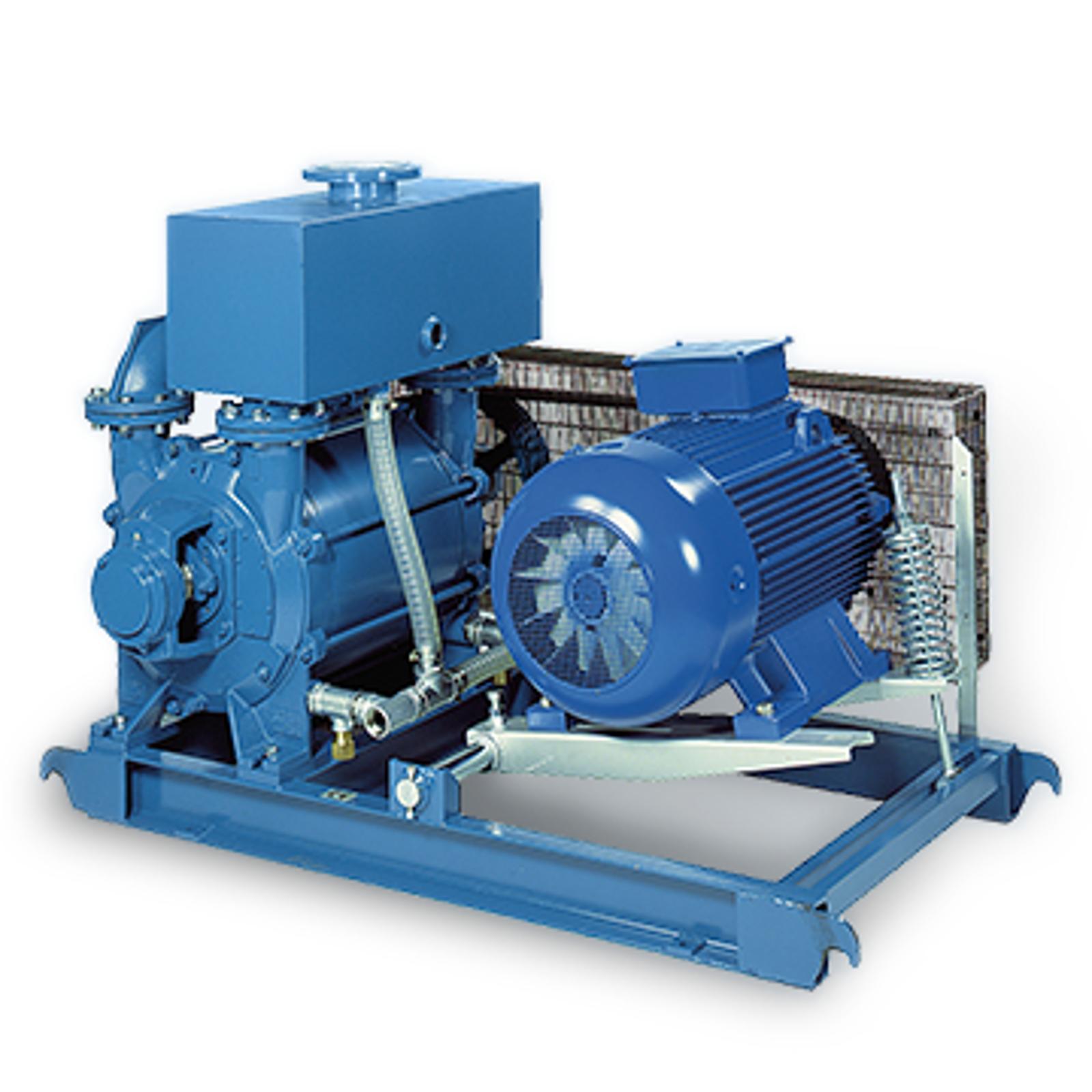

LRVS e CRVS sono gruppi pompa | Robuschi

Unità pompa anello liquido

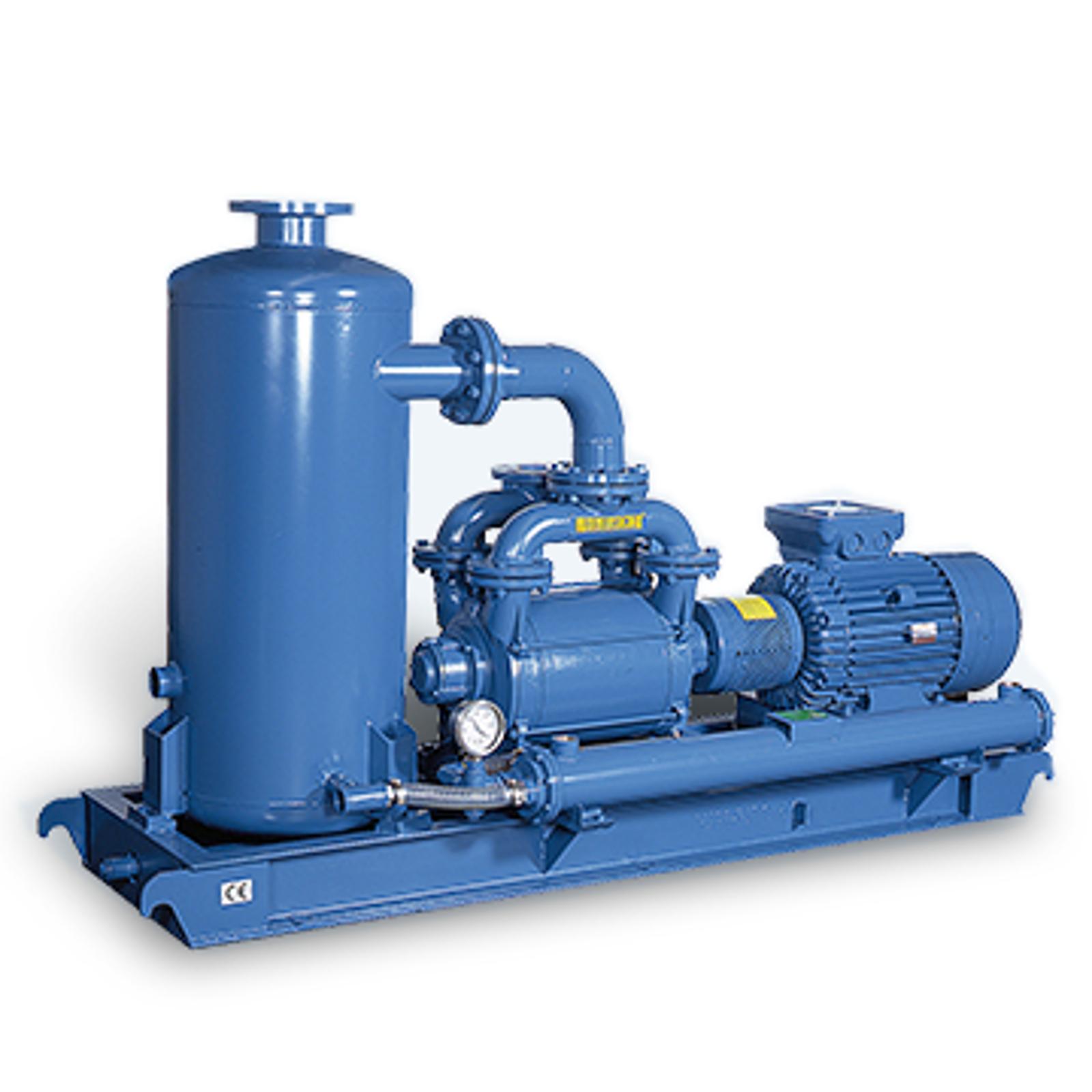

KVRS - Unità per vuoto | Robuschi

Gruppi pompa anello liquido

33 mbar(a) – 2000 mbar(g) – 4.200 m³/h

Soluzioni per vuoto su misura: dai sistemi CRVS ai KRVS

Le pompe per vuoto ad anello liquido di Robuschi si distinguono per le sue peculiarità costruttive di estrema robustezza ed un principio di funzionamento collaudato.Inoltre, assicurano consumi trascurabili di acqua, bassi livelli di rumorosità, vibrazioni ridotte e manutenzione minima.

La gamma è formata dai sistemi compatti con pompe per vuoto, CRVS, accoppiati al al motore elettrico con trasmissione a giunto elastico.Il basamento di CRVS è stato appositamente studiato per garantire elevata rigidezza e basse vibrazioni.Il range comprende anche i sistemi LRVS. Sono equipaggiati contrasmissione a cinghie e pulegge, dispositivo brevettato di sospensione oscillante del motore, che consente di ridurre il carico sui cuscinetti della pompa e del motore, mantenendo costante nel tempo la tensione delle cinghie.

L'accoppiamento a cinghie permette di selezionare la pompa per vuoto alla velocità ottimale, garantendo, così, la corretta portata necessaria all'impianto, senza nessun spreco di energia.La gamma di pompe per vuoto comprende anche i gruppi completi KRVS. Sono dotati da serbatoio di separazione per il ricircolo parziale del liquido di servizio e relative tubazioni di collegamento (/P). Nella versione a ricircolo totale (/T) il gruppo è dotato di scambiatore di calore.

Il serbatoio separatore svolge anche la funzione di silenziamento della rumorosità allo scarico della pompa.Le unità a ricircolo parziale (/P) nascono dall’esigenza di recuperare una buona parte del liquido di esercizio utilizzato per alimentare la pompa.I gruppi completi KRVS a ricircolo totale (/T) sono specialmente indicati nel caso di gas e/o liquidi inquinanti, con conseguenti problemi di smaltimento.

In questi casi è necessario alimentare la pompa in circuito chiuso ed effettuare il raffreddamento del liquido tramite lo scambiatore di calore. Questo impedisce il contatto tra il fluido di raffreddamento ed il liquido stesso.I gruppi completi con pompe per vuoto Robuschi sono la soluzione ottimale in numerosi processi industriali, anche in applicazioni critiche, quali lo scarico di gas umidi o vapori.Inoltre, assicurano consumi trascurabili di acqua, bassi livelli di rumorosità, vibrazioni ridotte e manutenzione minima.

Principio di funzionamento delle pompe per vuoto

Pompa per vuoto serie RVS è una pompa anello liquido monostadio con valvola di scarico automatico.La pompa è composta da un elemento cilindrico con la girante che ruota in modo eccentrico.La girante sposta il liquido di servizio (generalmente acqua) che, a causa della forza centrifuga, si trasforma in anello, concentrico all'elemento cilindrico.Il gas viene aspirato attraverso l'ingresso sulla parte anteriore e quindi viene compresso e scaricato attraverso la bocca di mandata della pompa.

Le pompe per vuoto ad anello di liquido per poter funzionare devono essere alimentate con un liquido di esercizio pulito e privo di parti solide in sospensione.Un opportuno reintegro di liquido fresco garantisce la continuità del funzionamento e delle prestazioni.

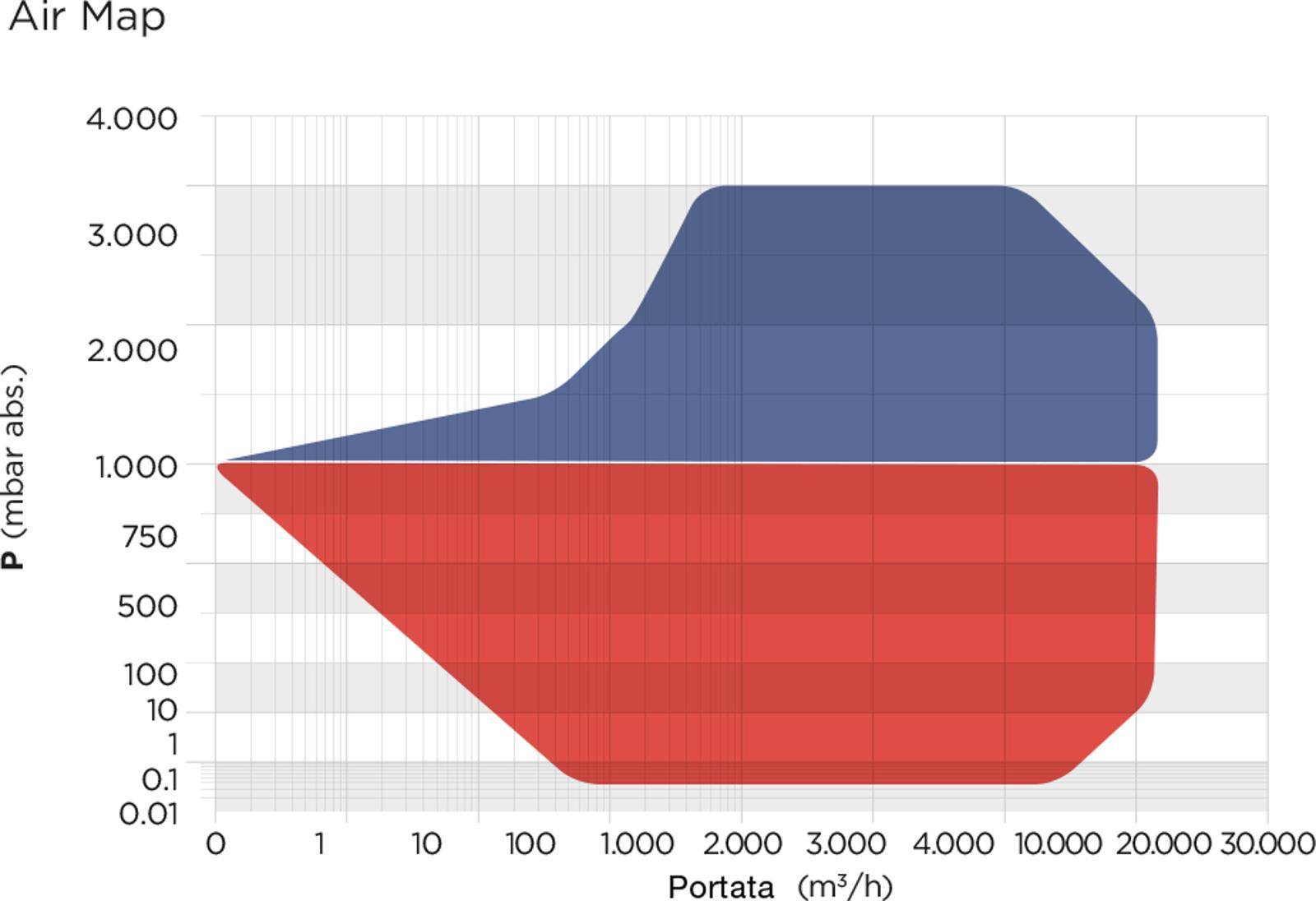

Performance

Settori applicativi delle pompe per vuoto

La gamma di pompe per vuoto ad anello liquido Robuschi comprende la pompa (RVS) fornibile come asse nudo o accoppiata come gruppi completo (CRVS, CRVS, LRV).La varietà di soluzioni permette di soddisfare le diverse esigenze dei numerosi settori applicativi.

Possono essere installate nell’industria alimentare e bevande nei processi di degasaggio, raffinazione olii, nei sistemi di concentrazione e rimozione di impurità. Nel settore chimico e farmaceutico le pompe ed i gruppi per vuoto Robuschi si trovano nei processi di distillazione, degasaggio, asciugatura, recupero dei solventi. Nell'industria plastica le pompe per vuoto ad anello liquido vengono installate nei processi di degasaggio.

Alimentare e bevande

Produzione lattiero-casearia, confezionamento alimentare, riempitrici e tappatrici, evacuazione, conservazione cibi, eviscerazione, trasporto pneumatico, sistemi di concentrazione, degassaggio, evaporazione, essiccazione, rimozione delle impurità, sistemi di mungitura

Ambiente

Desalinizzazione, produzione di biogas, recupero di biogas, essiccazione di liquidi carichi,  recupero dei gas di discarica, bonifica terreni, unità mobili per lo smaltimento di rifiuti solidi e liquidi, compressione e ricompressione meccanica del vapore, idroescavazione con camion.

Produzione industriale | Robuschi

Sistemi di vuoto centralizzato, pick & place, trasporto pneumatico, sistemi di sollevamento, lame d'aria, trasporto dei liquidi, pulizia industriale, metalizzazione, verniciatura, vuoto per formatura stampi nell'industria vetraria, ascuigatori a lama d'aria, insufflaggio gas inerti, fissaggio e sollevamento, protezione, essicazione legno

Medicale

Sistemi di aspirazione centralizzati, sterilizzazione con vapore

Miniere

Estrazione di gas metano, ventilazione

Cartario

Trattamento liquidi puliti, movimentazione della pasta di carta, asciugatura della pasta, produzione di fazzoletti di carta (tissue)

Plastica

Rafreddamento e riscaldamento, degasaggio dell'estrusore, degassaggio dell gomma, essiccatori, trasporto pneumatico (granulati), formatura

Energia - Oil & Gas

Desolforizzazione dei gas di combustione, fluidificazione di letti di combustione, evacuazione da condensatore, estrazione da sabbie bituminose, recupero di liquidi ausiliari

Chimico e farmaceutico

Rivestimento, raffreddamento, distillazione, degasaggio, asciugatura, compressione del gas, impregnazione, trasporto pneumatico, recupero solventi, evaporazione su strato sottile, convogliamento liquidi puliti, convogliamento liquidi di processo
