Nízkotlaký šroubový kompresor

Vysoce moderní konstrukce. Vynikající účinnost.

Kontaktujte nás
Požádat o nabídku
Request Service, Parts, or Support
Vyhledání místního zástupce

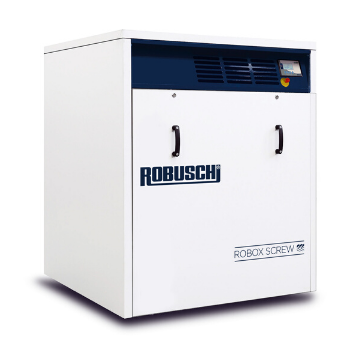

Řada nízkotlakých šroubových kompresorů značky Robuschi je nabízena s tlaky do 2 500 mbar(g) a s maximálním průtokem vzduchu 9 400 m³/h. Balíček Robox Screw dosahuje tlaku až 2 500 mbar(g) se specifickými výstupními porty (tři různé kompresní poměry), aby byla za všech provozních podmínek zaručena nejlepší možná účinnost spotřeby.

Nízkotlaký šroubový kompresor kombinuje vlastnosti osvědčené řady dmychadel PD s inovativními součástmi, vysoce moderní konstrukcí a vynikající účinností. Řada využívá nejmodernější kompresorový blok „RSW“ (patent).



Jak funguje kompresorový blok nízkotlakého šroubového kompresoru RSW

Kompresorový blok bezolejového nízkotlakého šroubového kompresoru RSW, známý také jako kompresor se „spirálovým šroubem“, představuje pístový stroj využívající rotační pohyb.

Dodává konstantní průtok (objem) a proměnný tlak. To znamená, že při daných otáčkách (ot/min) dodává kompresorový blok RSW stále stejné množství vzduchu nezávisle na změnách tlaku.

Kompresorový blok nízkotlakého šroubového kompresoru RSW se skládá z dvojice rotorů se spirálovým profilem. Jeden vnitřní rotor se třemi konvexními vačkami a jeden vnější rotor s pěti konkávními vačkami (nebo „žlábky“) uvnitř skříně.

Tyto rotory se otáčejí v opačných směrech, přičemž si zachovávají přesné vzájemné vyrovnání polohy prostřednictvím časování. Dostávají se vzájemně do záběru, čímž tvoří sérii pracovních komor mezi rotory a stěnou skříně.

Plyn je nasáván od vstupní strany (sání), je zachycován mezi rotory a skříní (radiálně) a krytem (axiálně). Poté je přepravován ke kompresní straně (vývod), kde pracovní komora zmenšuje svou velikost a dochází tak ke stlačování vzduchu.

Vnitřní komprese zajišťuje stabilní, nepulzující průtok vzduchu. Tento princip minimalizuje vibrace a nároky na údržbu a současně maximalizuje životnost zařízení.

Díky skutečnosti, že v systému není přítomen žádný olej za účelem utěsnění (bezolejový šroubový mechanismus), rotory se vyznačují velmi přesnými a malými tolerancemi. Tím je mezi nimi zachovávána velmi malá vzduchová mezera, aby byla zaručena optimální výkonnost bez vzájemného kontaktu mezi rotory.

Vzduchem chlazený kompresorový blok nízkotlakého šroubového kompresoru RSW dokáže dosahovat maximálního poměru tlaků (výstupní tlak děleno vstupním tlakem) o hodnotě 3,5.
