Design

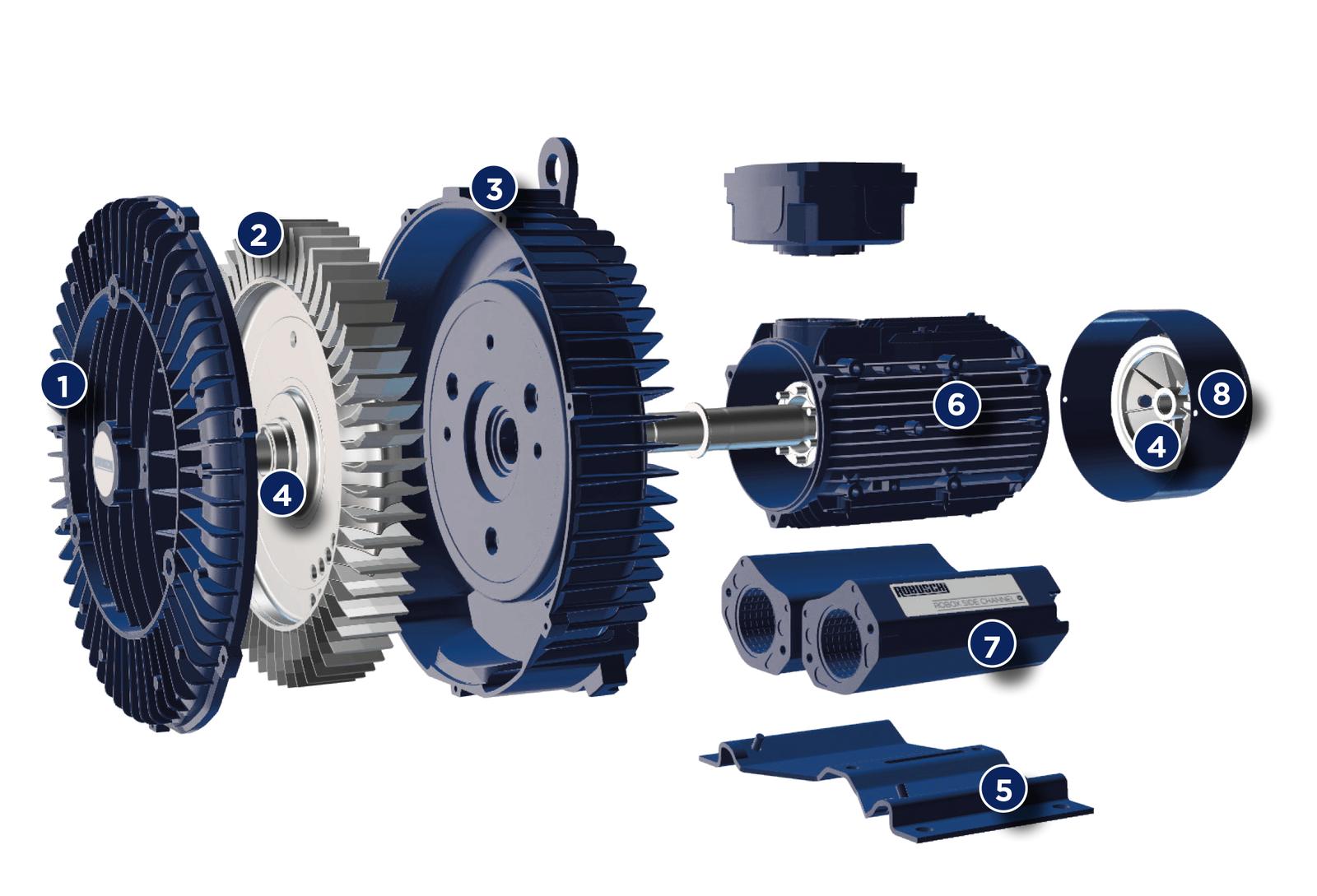

Einfache Komponentenfür robustes Design
1. Abdeckung
2. Laufrad
3. Gehäuse
4. Lager
5. Grundplatte
6. Motor
7. Schalldämpfer
8. Lüfter
Wie funktioniert ein Seitenkanal Gebläse?
1 Das Gas bzw. die Luft tritt durchdie Einlassöffnung in das Seitenkanal-Gebläse und in das rotierende Laufrad ein.
2 Hier werden die Gas-/Luftteilchen in die Drehrichtung desLaufrads gedrückt.
3 Die von den beschleunigendenSchaufeln erzeugte Zentrifugalkraftdrückt das Gas nach außen, währendder Druck steigt.
4 Mit jeder Umdrehung kommt mehr kinetische Energie hinzu und wird in einen Druckanstieg umgewandelt. Das komprimierte Luft/Gas-Gemisch verlässt die Laufradschaufeln undwird durch den Druckschalldämpfer gefördert.
Technische Merkmale und Vorteile
- Höchste Qualität für eine wartungsfreie und dauerhafte Lösung Das neue Robox Seitenkanal-Gebläse funktioniert einwandfrei und ist nahezu wartungsfrei. Jedes Bauteil wird nach unseren höchsten Qualitätsstandards gefertigt und für einen garantierten Dauerbetrieb und maximale Leistung getestet.*
- Berührungslose Kompression Das Laufrad dreht sich ohne Berührung zwischen den rotierenden Teilen. Verschleiß wird vermieden und eine Schmierung ist nicht erforderlich. Reduzierte Stellfläche Die kompakte Bauweise, die für diese Technologie typisch ist, ermöglicht die Installation bei eingeschränkten Platzverhältnissen. Dies verbessert den Betriebsprozess und maximiert die Gesamtkosteneffizienz.
- Niedriger Geräuschpegel Das Gebläseaggregat umfasst Einlassund Druckschalldämpfer, die speziell zur Geräuschreduzierung des Gebläses konzipiert wurden. Niedrige Geräuschemissionen werden auch durch das Fehlen von Luftpulsationen gewährleistet
- Ölfrei und keine Verunreinigung Unser Robox Side Channel ist völlig ölfrei und erfüllt somit die strengsten Umweltstandards bei reduziertem Verunreinigungsrisiko.
- Direkte Ankopplung Das Laufrad ist direkt auf der Welle des Elektromotors montiert. Die direkte Ankopplung führt zu weniger Vibrationen und niedrigeren Geräuschpegeln. Sie kann den Wirkungsgrad über die gesamte Lebensdauer des Gebläses erhöhen.
- Feste oder variable Drehzahl Der Robox Side Channel arbeitet mit einer festen Drehzahl. Um den Betriebsbereich zu verbessern, kann er auch mit einem integrierten Frequenzumrichter (VFD) ausgestattet werden, der direkt auf dem Aggregat montiert wird (Plug & Play-Lösung - Voraussetzung ist nur ein Anschluss an die Rohrleitungen und den Strom).
- Weitere Vorteile Robuschi Seitenkanal-Gebläse sind mit verschiedenen Antriebsdrehzahlen erhältlich. Die Drehzahl kann über einen externen oder integrierten Wechselrichter angepasst werden. Die Motoren sind mit einer Frequenz von sowohl 50 als auch 60 Hz in mehreren Spannungen erhältlich und werden standardmäßig mit Hochleistungsmotoren mit IE3 EN 60034-Zulassung geliefert Zertifizierung für Schutzart IP 55
Modellausstattungen

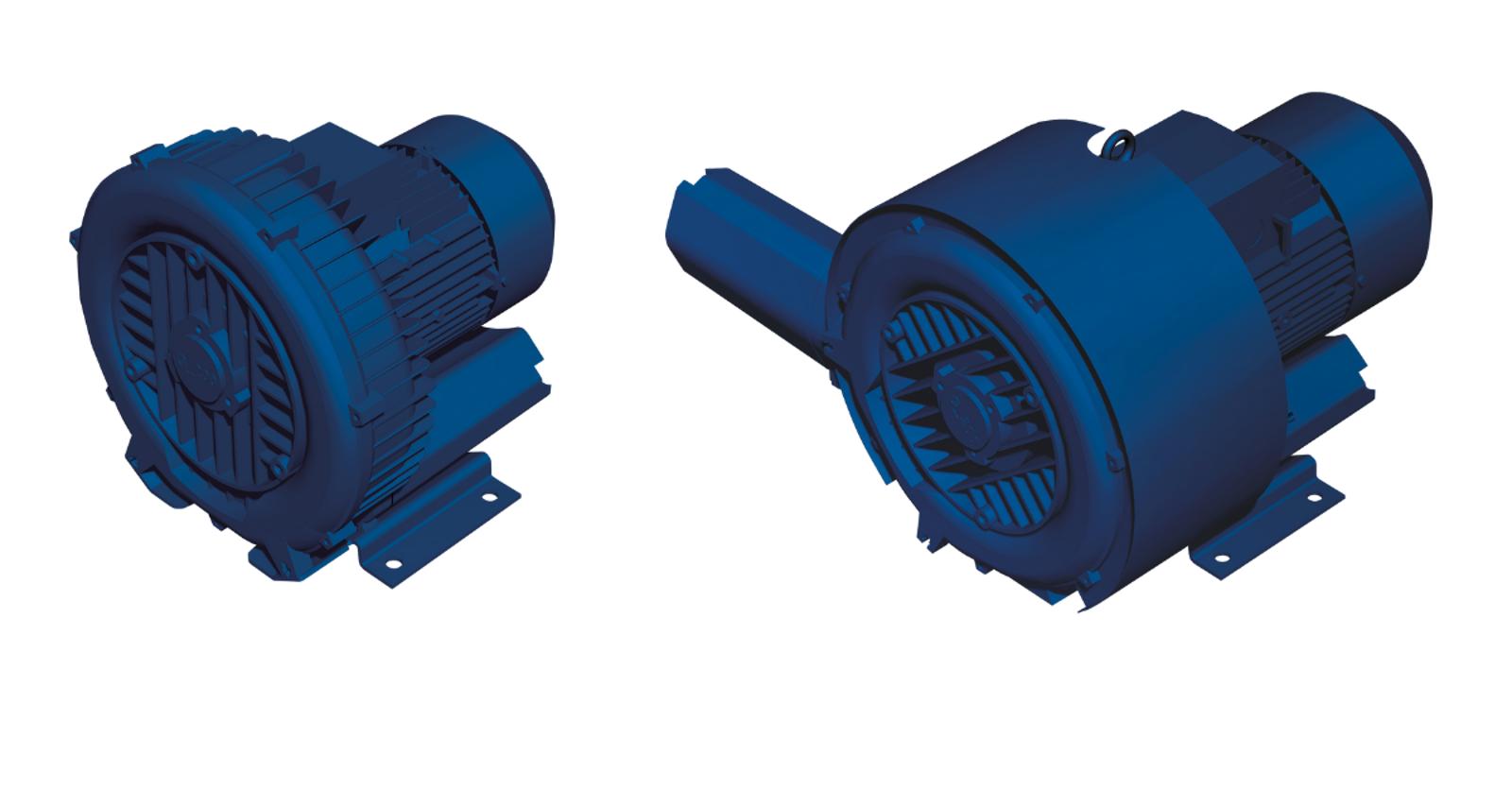

Robox Seitenkanal-Gebläse können eine Reihe von Durchfluss- und Druckkombinationen abdecken.Folgende Ausstattungen sind verfügbar und ermöglichen es, unter allen Betriebsbedingungen die besteLeistung zu erzielen:
- einstufig
- einstufig mit gesteigertem/höherem Durchfluss
- zweistufig
- zweiflutig
ebenfalls mögliche Optionen.
Zubehör
- 90°-Bogen
- Druckbegrenzungsventil (mit Adapter, Dichtung und Schrauben)
- Gummimuffe
- Gewindeflansch
- Zusätzlicher Schalldämpfer
- Rückschlagventil
- Druckbegrenzungsventil (zur Montage an Rohrleitungen)
- Ansaugfilter
Häufig gestellte Fragen
Einstufige Gebläse bieten höhere Fördermengen bei niedrigeren Drücken. Zweistufige Modelle liefern höheren Druck bei reduzierter Fördermenge.
