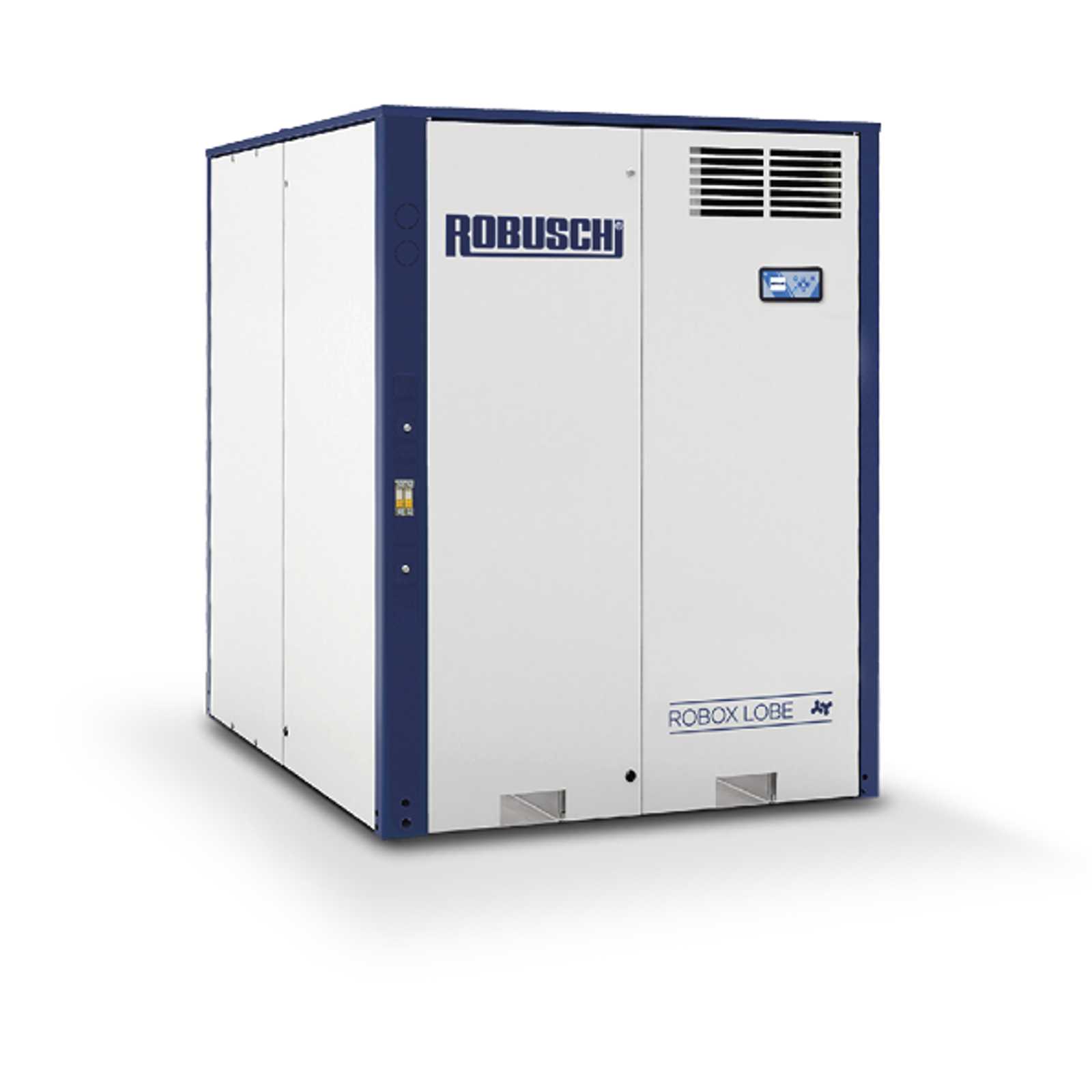

Robox Lobe Gebläsegruppe

Robox Lobe Gebläsegruppe

Unsere Robox Lobe Gebläse können bis zu 1.000 mbar(g) und ein Vakuum bis zu 500 mbar(a) mit einer maximalen Fördermenge von 10.500 m³/h erreichen.

Einzigartiges Design, geringer Platzbedarf und reduzierte Geräuschemission, einfache Installation, einfacher Service sowie bequemer Wartungszugang zeichnen die gesamte Baureihe aus.

Das integrierte Robox‑Gebläsegruppen-Design (Größen 3.0, 3.5, 4.0, 5.0) ermöglicht Ihnen, entweder einen Drehkolben- oder Schraubenkompressor-Verdichter im von uns entwickelten Robox-Gehäuse zu verwenden. Um dieser Innovation Rechnung zu tragen, erfolgte eine komplette Neugestaltung des Aggregats durch unsere Teams. Sie können es „über den Tellerrand blicken“ nennen – mit diesem Ansatz haben wir unseren bisher besten Robox gestaltet.

Die Robox Lobe‑Größen 1.0 und 1.5 wurden vollständig neu konstruiert und in ein besonders kompaktes Gehäusekonzept integriert. Dadurch konnte die Stellfläche um bis zu 20 % reduziert werden – ohne Einbußen bei der Leistung. Ideal für Installationen, bei denen jeder Quadratmeter zählt.

Den Abschluss bildet der Robox Lobe 2.0 als neueste Ergänzung des Portfolios: Er verfügt über ein speziell entwickeltes Schallschutzgehäuse mit optimierter Frischluftführung, das die Leistungsfähigkeit des Verdichters, die Kühlleistung sowie die langfristige Betriebssicherheit weiter verbessert.

Einzigartiges Design, Platzbedarf der Spitzenklasse

Dank ihrer exklusiven Merkmale weist die neue Robox Lobe Gebläsegruppe kompakte Abmessungen mit der Möglichkeit zur Side-by-Side-Installation auf. Sie ist einfach zu installieren, ohne dass eine aufwendige Leitungsführung erforderlich ist. Die kompakten Abmessungen des Robox Lobe Gebläses optimieren die Nutzung Ihrer Bodenstellfläche.

Ein Aggregat – Zwei Technologien (Größen 3.5, 4.0)

Nutzen Sie eine Lösung für beide Technologien: Drehkolbengebläse und Niederdruck-Schraubenkompressor. Unabhängig davon, ob Sie Anlagen oder Prozesse modernisieren – Sie können die Vorteile jeder Technologie für Ihren Betrieb prüfen und vergleichen, bevor Sie sich für einen Kauf entscheiden.

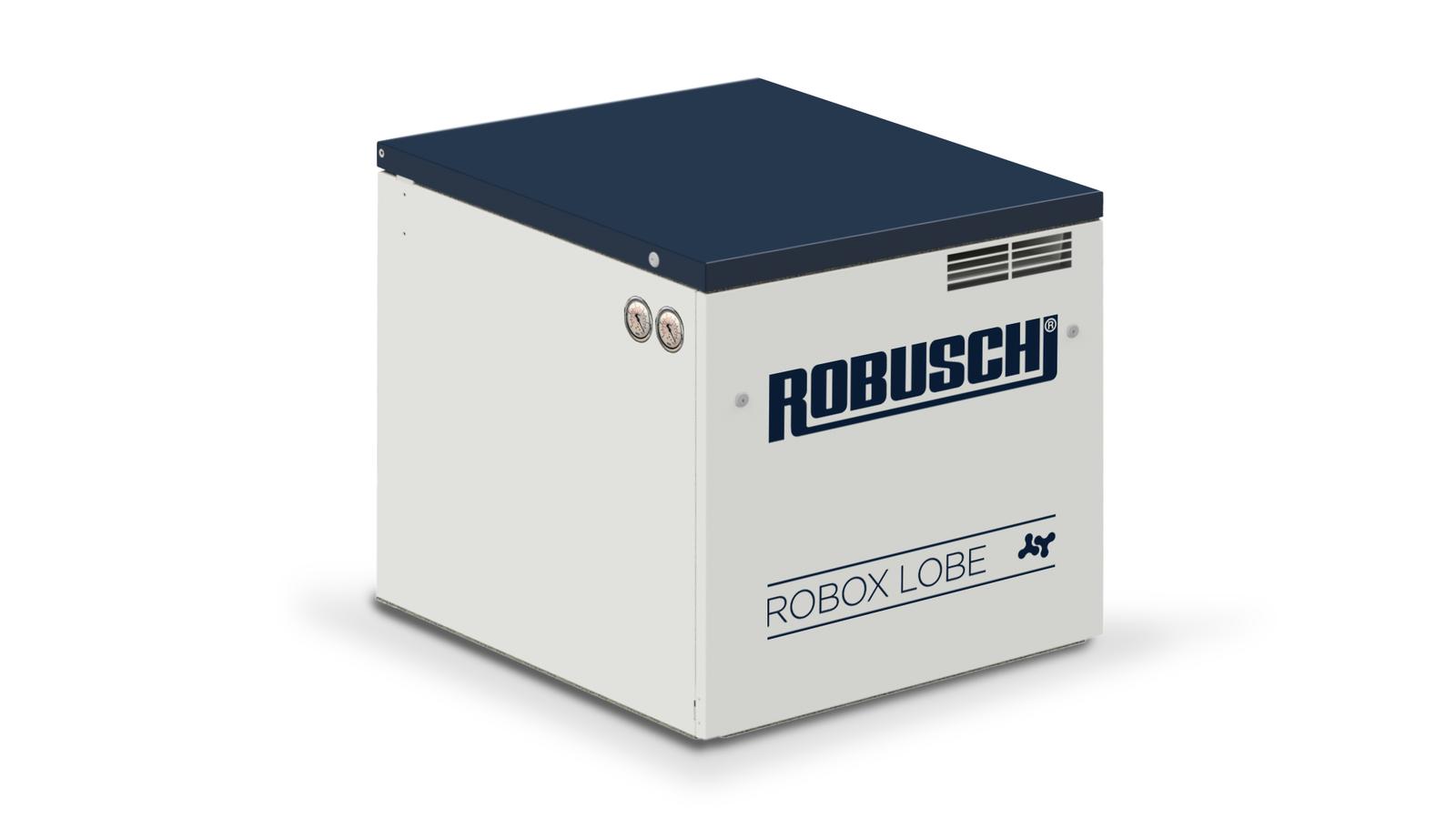

Kleine Grundfläche für minimalen Platzbedarf (Größen 1.0, 1.5)

Die neuen zusätzlichen Baugrößen 1.0 und 1.5 stellen die kleinsten Optionen innerhalb unseres Drehkolbengebläseprogramms dar. Die besondere Konfiguration des Robox Lobe Drehkolbengebläses minimiert den Platzbedarf unter Beibehaltung – und sogar Steigerung – der Leistung. Abhängig von den Abmessungen des Drehkolbengebläses konnte der Platzbedarf um beeindruckende 20 % reduziert werden.

Niedriger Geräuschpegel

Niedrige Geräuschemissionen werden durch das neue Design unserer Druck- und Saugschalldämpfer sichergestellt. Zusätzlich gewährleisten Haubenverstärkungen Geräuschreduktion durch das spezielle Schalldämmmaterial und die verbesserte Plattendicke. Außerdem münden die Verkleidung von Lufteinlass- und Luftauslassleitungen in einen ausgekleideten Einkammerraum und ausgekleidete Bögen.

Einfache Installation

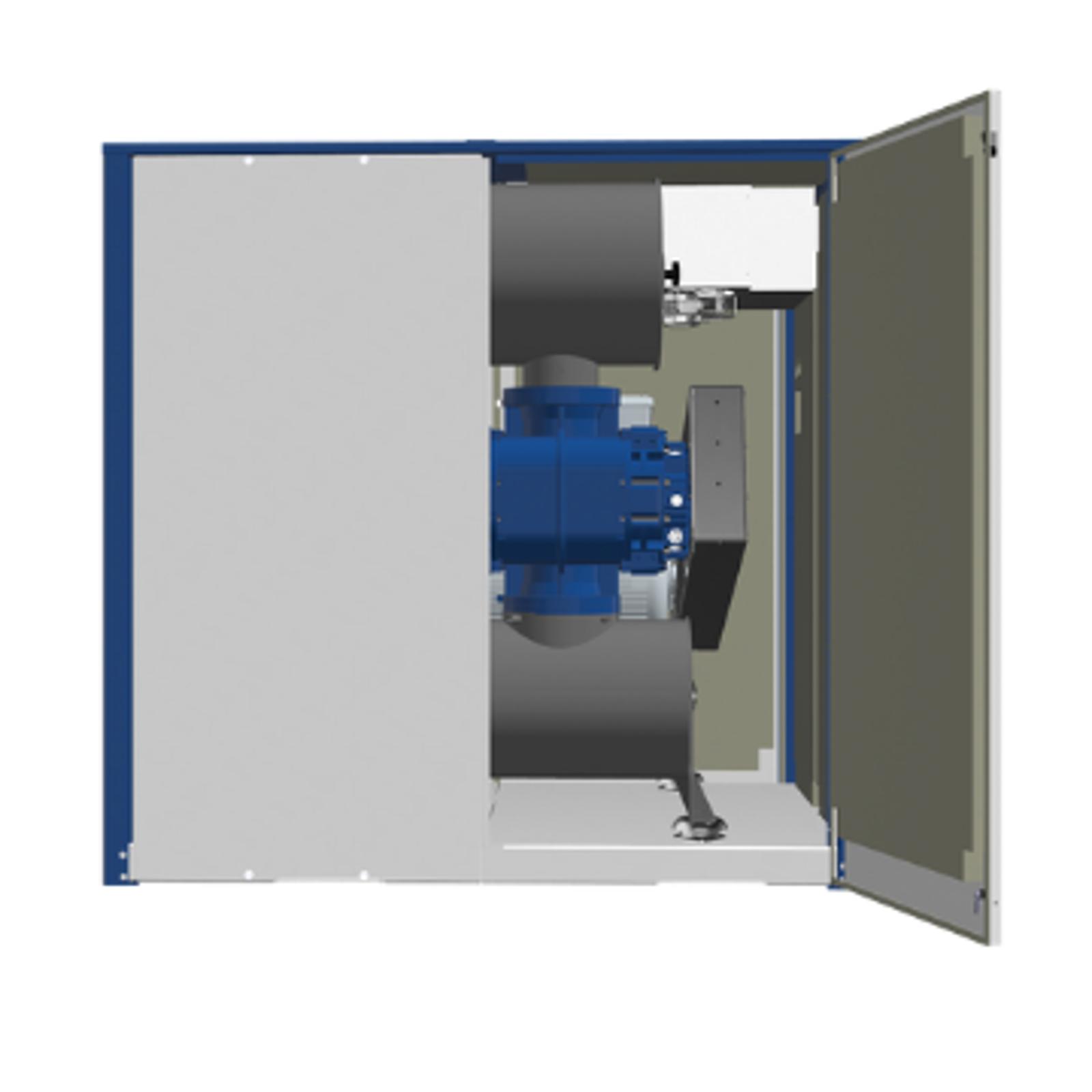

Sparen Sie Zeit und Geld durch die einfache und flexible Installation der neuen Robox Lobe Gebläse. Mit seinen Aufnahmen für Gabelstapler im starren Sockel bewegen Sie den Robox mit Leichtigkeit. Platzieren Sie ihn auf einer ebenen Fläche, ohne dass spezielle Fundamente erforderlich sind. Dank seines kompakten Designs kann der Robox schnell und einfach in Ihr bestehendes System integriert werden.

Zugang für Service und Wartung

Alle Wartungsarbeiten können bequem von vorne durchgeführt werden, indem die Frontplatte entfernt wird oder bei größeren Rahmen die Seitenwände abgenommen werden.

Bei den Modellen 1.0 und 1.5 können alle Wartungsaufgaben, wie Ölwechsel, Riemenwechsel und Luftfilterinstallation, einfach durch Öffnen des Dachs und Entfernen der Frontplatte durchgeführt werden. Zudem können Luftendüberholung und Motorumpositionierung bequem durch freien Zugang von oben und vorne erreicht werden.

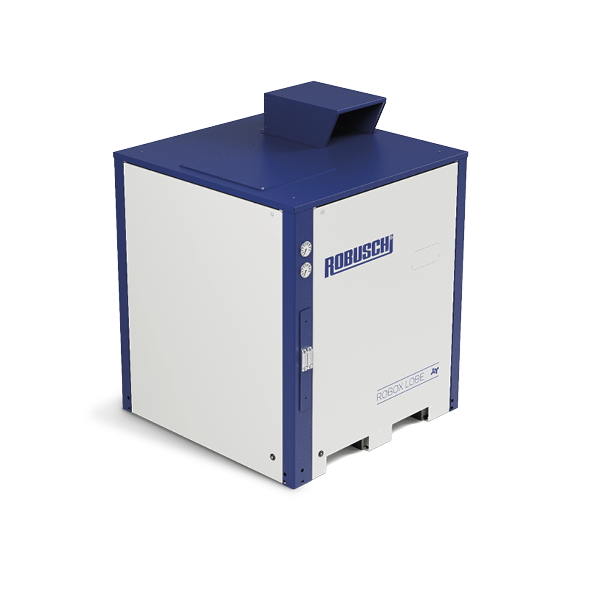

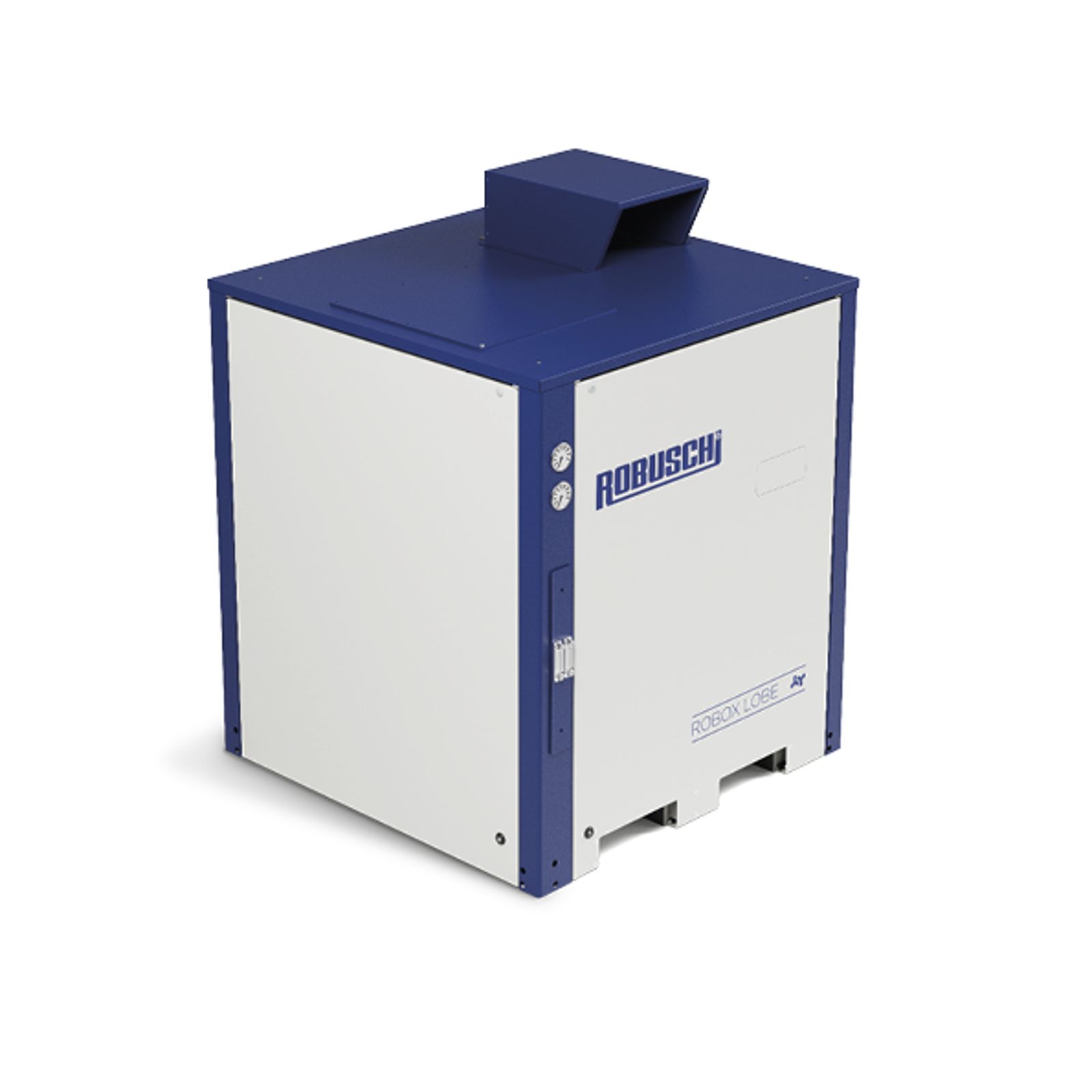

NEUE Frame 2.0 – Optimiertes Schallschutzgehäuse und Leistung

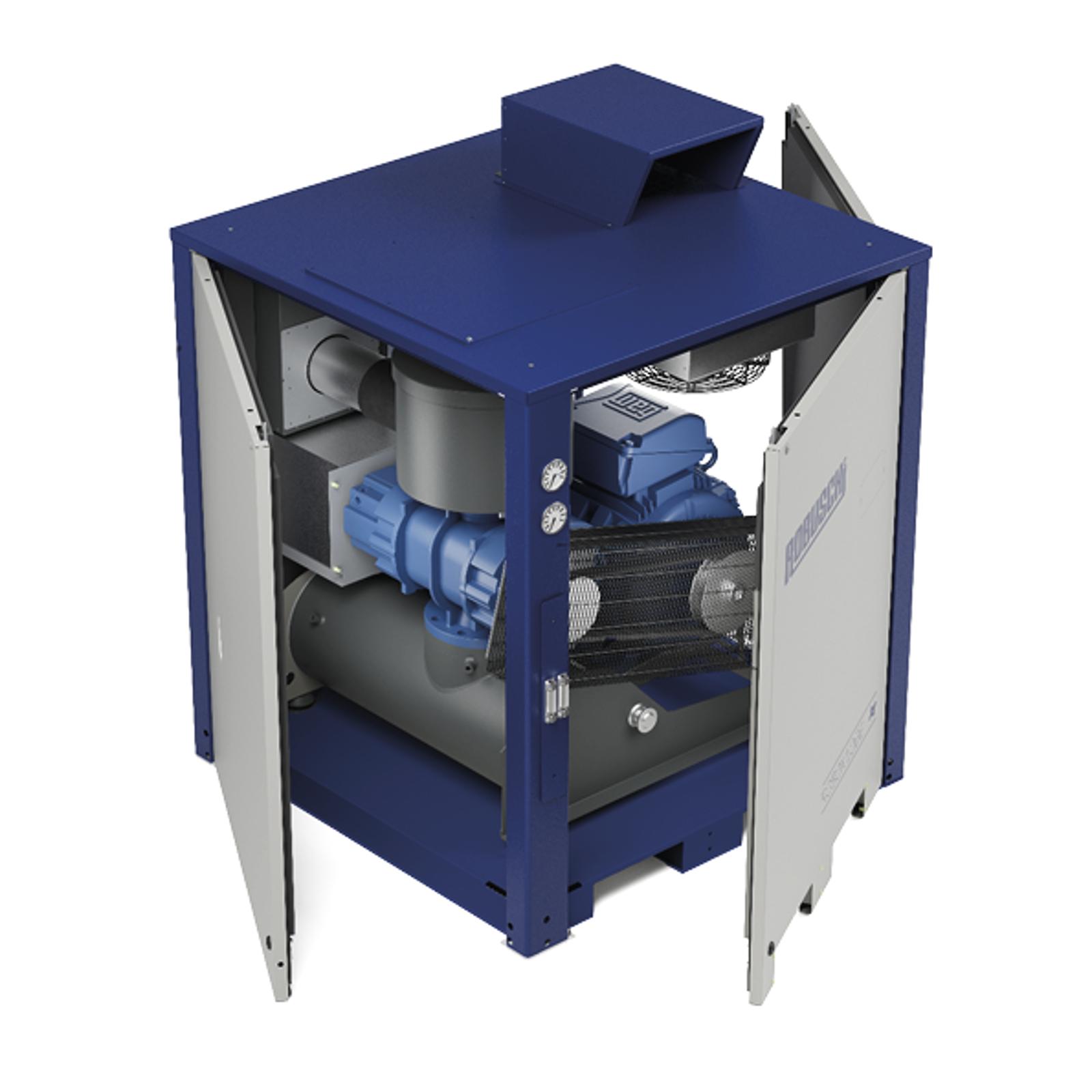

Der Robox Lobe 2.0 verfügt über einen neu entwickelten Schallschutzrahmen mit optimierter Frischluftführung, der eine saubere und kontinuierliche Versorgung des Verdichters mit Prozessluft gewährleistet. Der verbesserte Luftstrom erhöht die Sauerstoffverfügbarkeit, stabilisiert die Betriebsbedingungen und ermöglicht dauerhaft hohe Leistung.
Ausgelegt für den Betrieb mit einem 55‑kW‑Motor, erreicht der RBS 65 für Frame 2.0 nun eine maximale Drehzahl von 4.800 U/min und liefert bis zu 20 % mehr Förderleistung bei reduziertem Platzbedarf. Ein optionales Luftverteilmodul verbessert zusätzlich die interne Kühlung innerhalb des Schallschutzgehäuses und sorgt für einen zuverlässigen Betrieb auch unter anspruchsvollen Bedingungen.

RBS – Ölfreier Verdichter der Spitzenklasse

In der Robox Lobe Gebläsegruppe ist der RBS-Verdichter mit drei Spezialrotorprofilen untergebracht. In Kombination mit einem Low-Pulse System verringern die Flügel die Restdruckpulsation des geförderten Gases auf weniger als 2% des Betriebsdrucks.

Der RBS-Verdichter ist mit einem tauchgeschmierten, schrägverzahnten Synchrongetriebe für optimale Rotordrehzahlen ausgestattet. Hochwertige Profilrotoren werden über dreidimensionale Instrumente gesteuert und sorgen für höchsten volumetrischen Wirkungsgrad. Die strapazierfähige Wellengestaltung ergänzt den zuverlässigen Betrieb des RBS. Der RBS-Verdichter ist außerdem als ölfrei zertifiziert, Zertifizierung Klasse 0 nach ISO 8573-1.

Neuer kompakter Saugschalldämpfer

Ein neu entwickelter Schalldämpfer ist mit eigenem Filtereinsatz für verbesserte Zuverlässigkeit und schnellere Wartung ausgestattet. Hierdurch werden Druckabfälle minimiert. Geräuschreduzierung wird durch eine neue absorptive und reaktive Resonanzraumgestaltung geboten.

Robuster Druckschalldämpfer

Reaktiver Druckschalldämpfer mit erhöhter Wandstärke und Funkenschutz. Dieses Design verhindert die Kontaminierung des geförderten Gases durch die Funken, die im Gebläse erzeugt werden können. Kostspielige Funkenfallen sind nicht mehr erforderlich.

Rückschlagventil

Bewährtes und robustes, speziell von Robuschi entwickeltes VRC Rückschlagventil sichert mit seiner Anordnung innerhalb des Geräts schnelle, einfache Inspektion und leichten Austausch.

Schmiersystem

Duales Tauchschmierungsystem, das einfach, zuverlässig und kompakt ist. Es benötigt minimale Wartung und erfordert keinen externen Ölkreislauf.

Hochmoderne Schallschutzhaube

Die neue pulverbeschichtete Haube sichert langfristigen Schutz vor Korrosion, Chemikalien und schützt die Umgebung. Die Konstruktion der Schallschutzhaube wird zusätzlich mit dicht-eingepassten Rahmen für Türen und Dachabstützung ausgestattet. Alle Platten/Türen sind voneinander unabhängig und können für Inspektionen einfach entfernt werden.

Das neue Haubendesign unterbindet Geräuschemissionen durch die Verkleidung von Lufteinlass- und Luftauslassleitungen, die in einen ausgekleideten Einkammerraum und ausgekleideten Bögen münden. Die geschlossene Grundplatte eignet sich für jede Art von Boden und gewährleistet eine ordnungsgemäße Geräuschreduzierung.

Zusätzlich bietet die Schutzhaube:

Side-by-side-Installation
Grundplatte mit eigenen Aufnahmen für einfachen Zugang mit Gabelstaplern
Eigener Zugang für Inspektion und Einstellung des Sicherheitsventils zur Verringerung der Wartungszeiten
Zugang für Routine-Wartungseingriffe von der vorderen/hinteren/linken/rechten Seite der Haube
Einfacher Service durch Öffnung der Rückwand, ohne die Prozessleitung trennen zu müssen
Installation der elektrischen Leitungen sowohl von oben als auch unten möglich

Der benutzerfreundliche Robox Connect 2.0 verfügt über ein intuitives Menü, das den Betrieb der Robox Drehkolben- und Schraubengebläse in Echtzeit anzeigt. Diese Schnittstelle ermöglicht eine kontinuierliche Überwachung Ihrer Geräte und erleichtert die frühzeitige Erkennung von Problemen und Fehlfunktionen, um Ihre Investition zu schützen. Darüber hinaus verwaltet die Steuerung effizient eine Reihe von Betriebsfunktionen, die sowohl über den integrierten Touchscreen als auch remote zugänglich sind.

Die integrierten Kommunikationsprotokolle sind Modbus RTU und TCP.

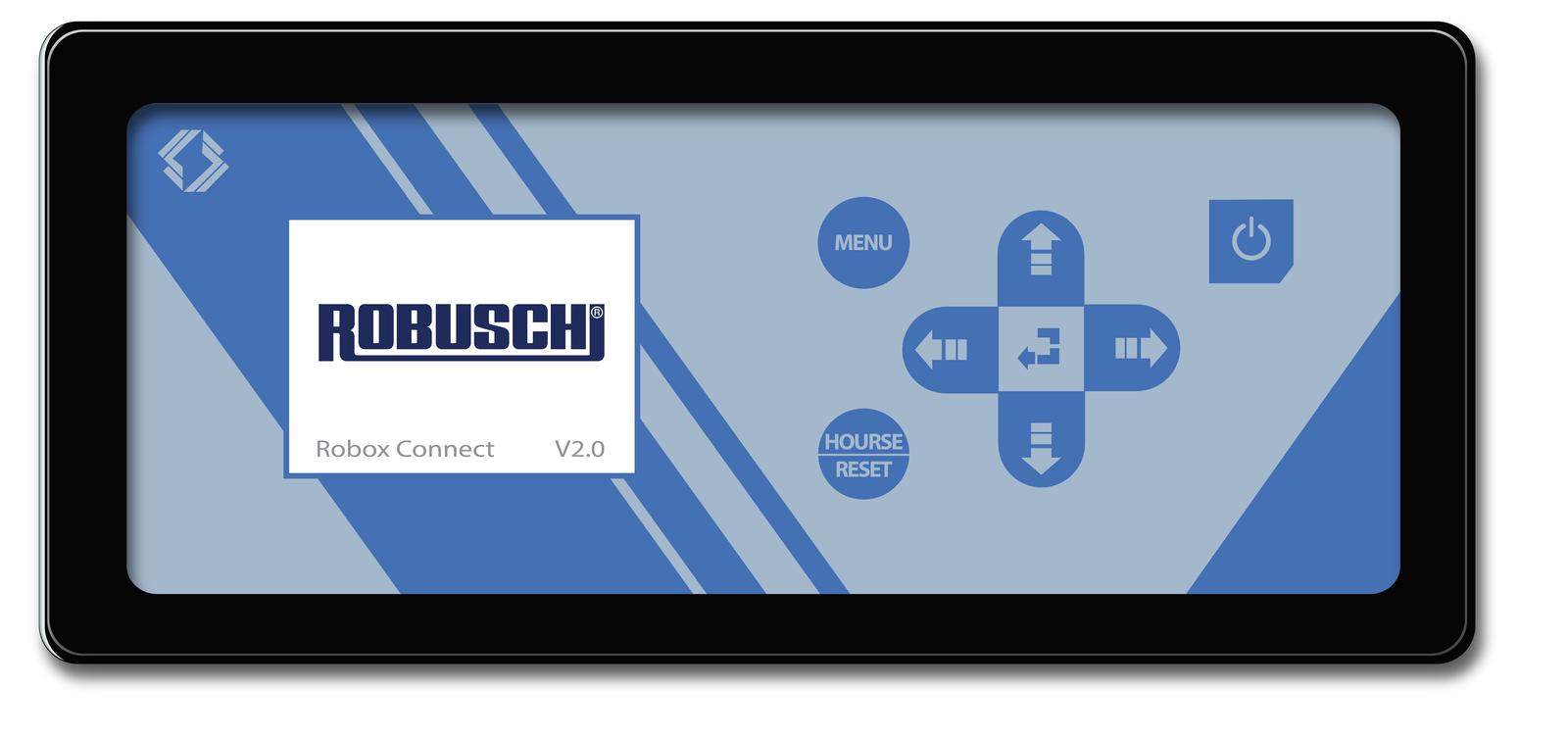

Panel of the Robox Connect 2.0 of Robuschi

Hauptfunktionen des Controllers

Mehrsprachige Konfiguration
12 analoge und digitale Ein- und Ausgänge
Intervall-Wartung
Parameterdatenübertragung über Modbus RTU und TCP
Parameter-Trends
Erkennung von Warnungen und Alarmen
Datenlogger für die Fehlersuche im Servicefall
Geeignet für jede Art von Startgerät

Welche Parameter werden überwacht?

Ansaugdruck (P1)
Druck am Auslass (P2)
Öleinspritzdruck (P3)
Auslasstemperatur (T2)
Ölsumpftemperatur (angetriebene Seite)
Gehäusetemperatur (T5)

Das neue Steuergerät verbindet die Robox-Einheit mit der neuen Robuschi Cloud. Dabei handelt es sich um einen intelligenten und proaktiven Echtzeit-Überwachungsservice, der umfassende und minutengenaue Daten liefert, die für eine maximale Produktivität entscheidend sind.

Die Robox Lobe Gebläsegruppe ist einer neuen Plug & Play Ausführung erhältlich, einfach, zuverlässig und bestes Preis-Leistungs-Verhältnis.

Sie umfasst:

Erstklassiger Frequenzumrichter für maximale Leistung und Zuverlässigkeit
Schaltschrank mit IP54 Schutzart und Zwangskühlung
Modulare Installation in der Nähe des Robox-Aggregats oder an einem anderen Ort über Kabelverbindung für maximale Flexibilität
Programmiertes Bedienfeld für Prozessoptimierung und Regelung
Industrie 4.0 Lösung mit Datenübertragung über die am weitesten verbreiteten Kommunikationsprotokolle (Modbus, Profibus-Profinet, Canopen)
Voreingestellter Frequenzumrichter, damit Sie auf Nummer sicher gehen
Zusätzliches System für die Dauerüberwachung der Hauptparameter (optional)
Kurzanleitung enthalten
EMV-Zertifizierung

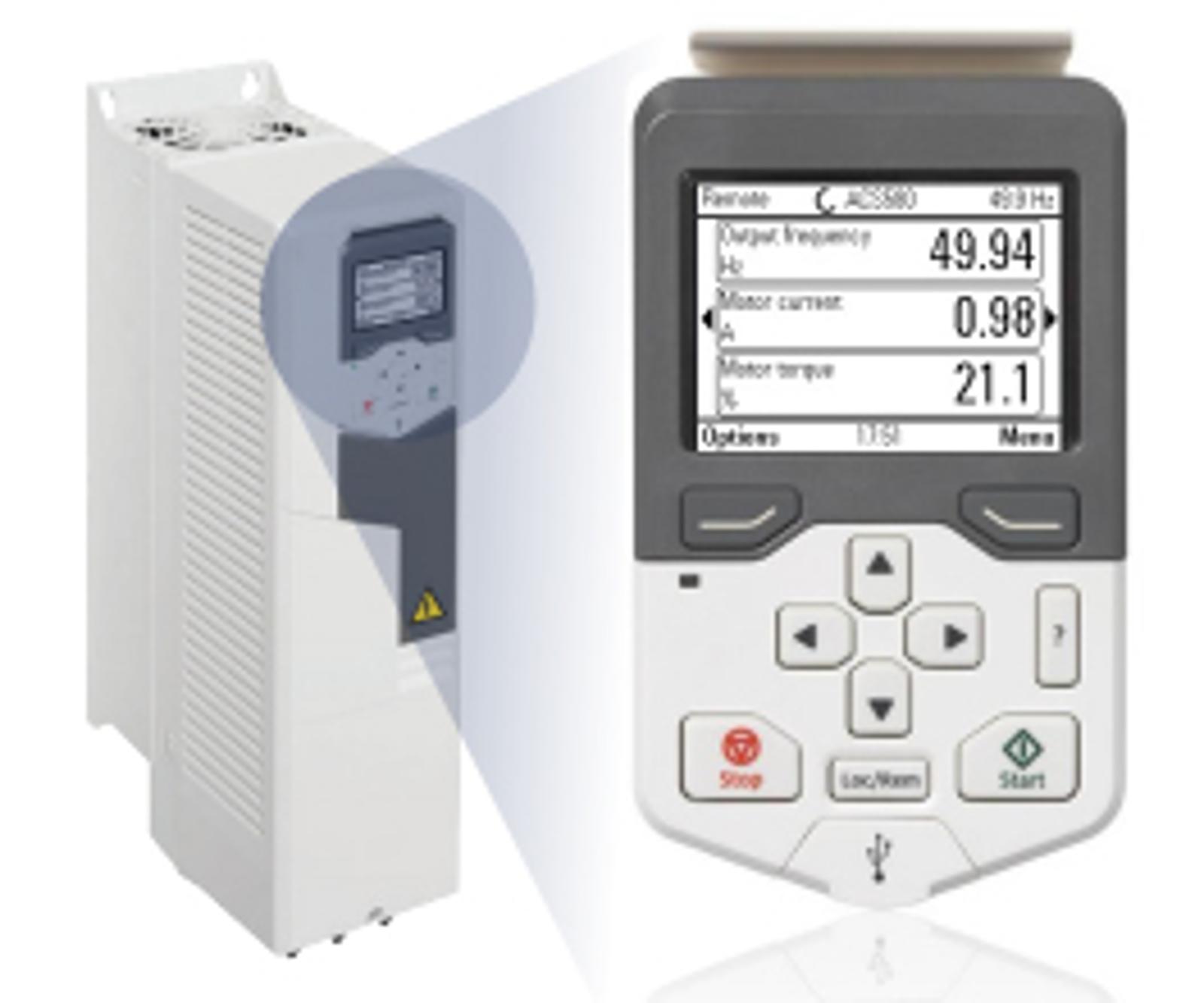

Gebläseeinheit Plug & Play Frequenzumrichter

Drehkolbengebläse

Ein komplettes Angebot an robusten und effizienten Drehkolbengebläsen für verschiedene Branchen
