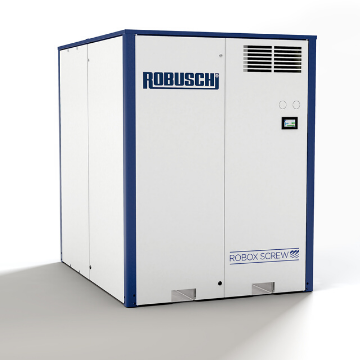

Schneckengebläse - Robox Schneckeneinheit

Das ROBOX-Schraubengebläse bis zu 1.000 mbar(g)

NEUES SORTIMENT FÜR DIE GRÖSSEN 2.0, 3.0, 3.5, 4.0 UND 5.0

Das neue Design der Robox-Gebläseeinheit ermöglicht es Ihnen, entweder einen Drehkolben- oder einen Schraubenverdichter in das Robox-Gehäuse einzubauen. Um dieser Neuerung Rechnung zu tragen, haben unsere Teams eine komplette Neugestaltung des Pakets vorgenommen. Man kann sagen, dass wir über den Tellerrand geschaut haben, um unseren bisher besten Robox zu entwickeln.

Die Robox-Schraube kann bis zu 1.000 mbar(g) bei einer maximalen Kapazität von 10.100 m³/h erreichen.

Einzigartiges Design, klassenbester Platzbedarf, geringe Geräuschentwicklung, einfache Installation, einfache Wartung und Zugang über den gesamten Bereich.

Einzigartiges Design, klassenbeste Stellfläche

Dank seiner exklusiven Eigenschaften hat das neue Robox Screw Gebläse kompakte Abmessungen und die Möglichkeit, es nebeneinander zu installieren. Es ist einfach zu installieren und erfordert keine Rohrleitungen. Die kompakten Abmessungen des Robox-Schraubengebläses sorgen für eine optimale Raumausnutzung. Das neue Robox Screw Gebläse der Größe 3.5 benötigt im Durchschnitt 11% weniger Platz, um 22% mehr Luftstrom zu liefern.

Ein Paket Zwei Technologien

Nutzen Sie die Vorteile einer einzigen Lösung für Drehkolben- und Schraubengebläsetechnologie. Egal, ob Sie Ihre Anlagen oder Ihre Prozesse erneuern, Sie können die Vorteile der einzelnen Technologien für Ihren Betrieb prüfen und vergleichen, bevor Sie sich zum Kauf verpflichten.

Leiser Betrieb

Niedrige Geräuschemissionen werden durch unsere neue Konstruktion der Auslass- und Ansaugschalldämpfer gewährleistet. Darüber hinaus bieten die Verbesserungen am Vordach eine Geräuschreduzierung durch spezielles schalldämmendes Material und eine höhere Paneeldicke. Darüber hinaus sind die Zu- und Abluftkanäle des Gehäuses mit einem ausgekleideten Einkammerplenum und ausgekleideten Krümmern versehen.

Einfache Montage

Sparen Sie Zeit und Geld dank der einfachen und flexiblen Installation der neuen Robox Screw Gebläseeinheit. Der Robox lässt sich mit Hilfe des starren Sockels, der über spezielle Kanäle für Gabelstapler verfügt, leicht handhaben. Er kann auf jeder ebenen Fläche aufgestellt werden, ohne dass ein spezieller Untergrund erforderlich ist. Dank seiner kompakten Bauweise lässt sich der Robox schnell und einfach in Ihr bestehendes System integrieren.

Zugänglicher Service und Wartung

Das Design dieser neuen Robox Screw Gebläseeinheit sorgt dafür, dass die Wartungspunkte leicht zugänglich sind.Die Seitentüren des Gehäuses sind aufklappbar und abnehmbar, damit Sie besser ins Innere sehen können.

CDL- RSW - Ölfreie Premium-Luftschrauben

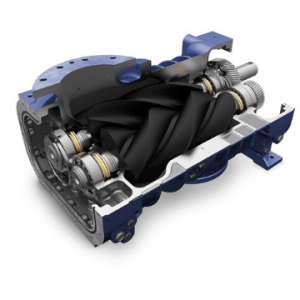

Die neue Robox Screw Gebläseeinheit ist mit der hochmodernen CDL-Klimaanlage ausgestattet. Das patentierte Schneckengebläse verfügt über Rotoren mit 3x5 Profilen und Wellen mit großem Durchmesser, um die Verformung durch interne und externe Belastungen zu verringern. Dadurch wird sichergestellt, dass das Gebläse auch unter den härtesten Bedingungen effizient arbeiten kann.

Die CDL-Luftschleuse ist mit Dichtungen ausgestattet, die dauerhaft verschleißfrei sind, um die Lebensdauer zu verlängern und die Wartungskosten zu senken. Außerdem werden hochpräzise und reibungsarme Lager verwendet, um absolute Festigkeit und Stabilität auf mehreren Ebenen für extreme Anwendungen zu gewährleisten.

Die RSW-Drehscheibe ist mit einem Rotor mit großem Durchmesser ausgestattet, um die Verformung durch interne und externe Belastungen zu reduzieren. Dadurch wird sichergestellt, dass das Schneckengebläse auch unter den härtesten Bedingungen effizient arbeiten kann. Dank der geringeren Anzahl von Umdrehungen, die sie machen müssen, haben die Lager eine längere Lebensdauer. Die Dichtungen am Fördergas und am Schmieröl sind ebenfalls "verschleißfrei". Die RSW-Klimaanlage ist für die aktuellen Größen 2, 3 und 5 erhältlich.

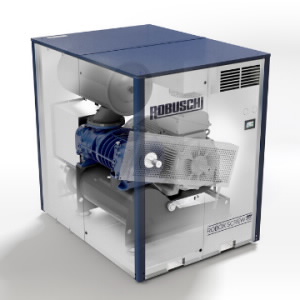

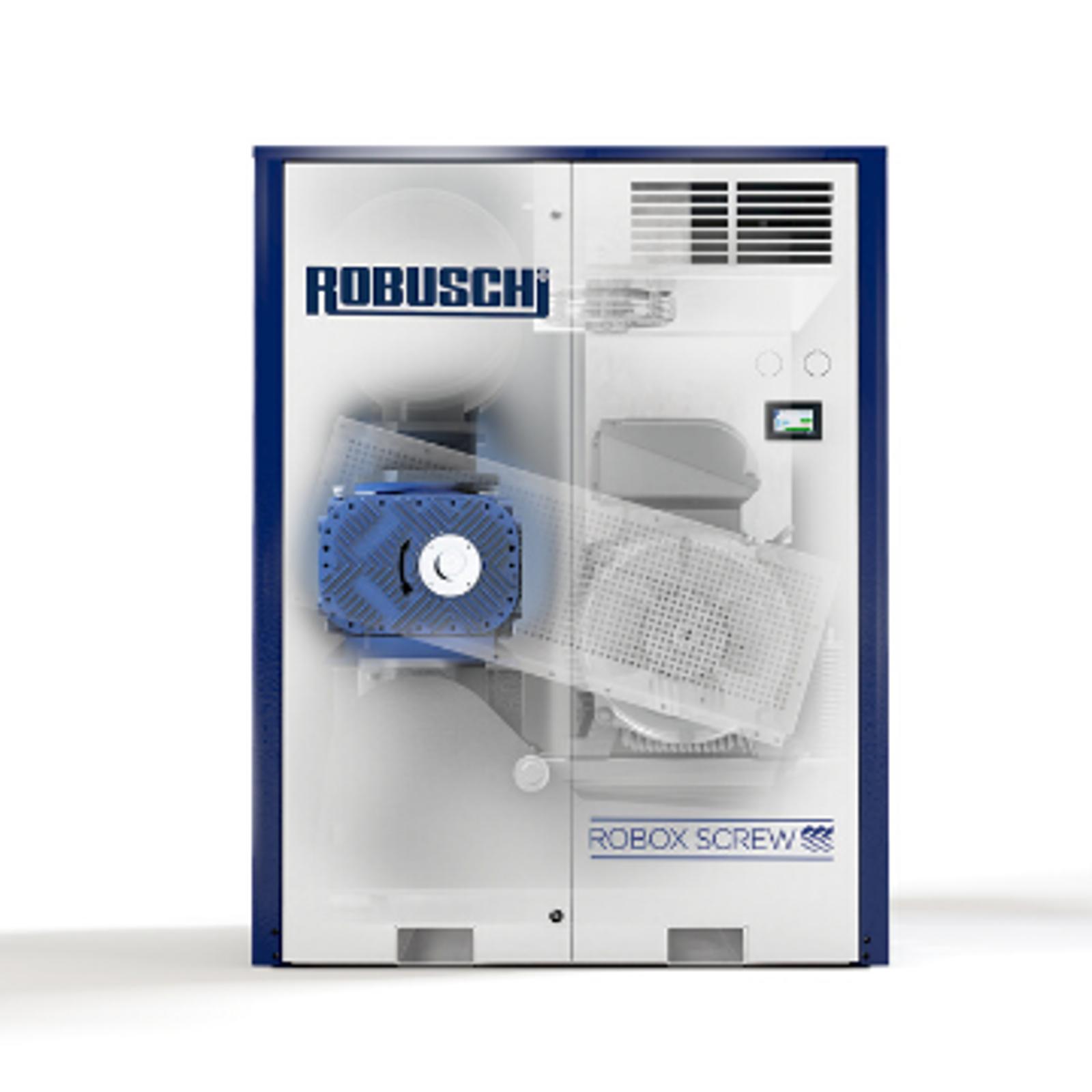

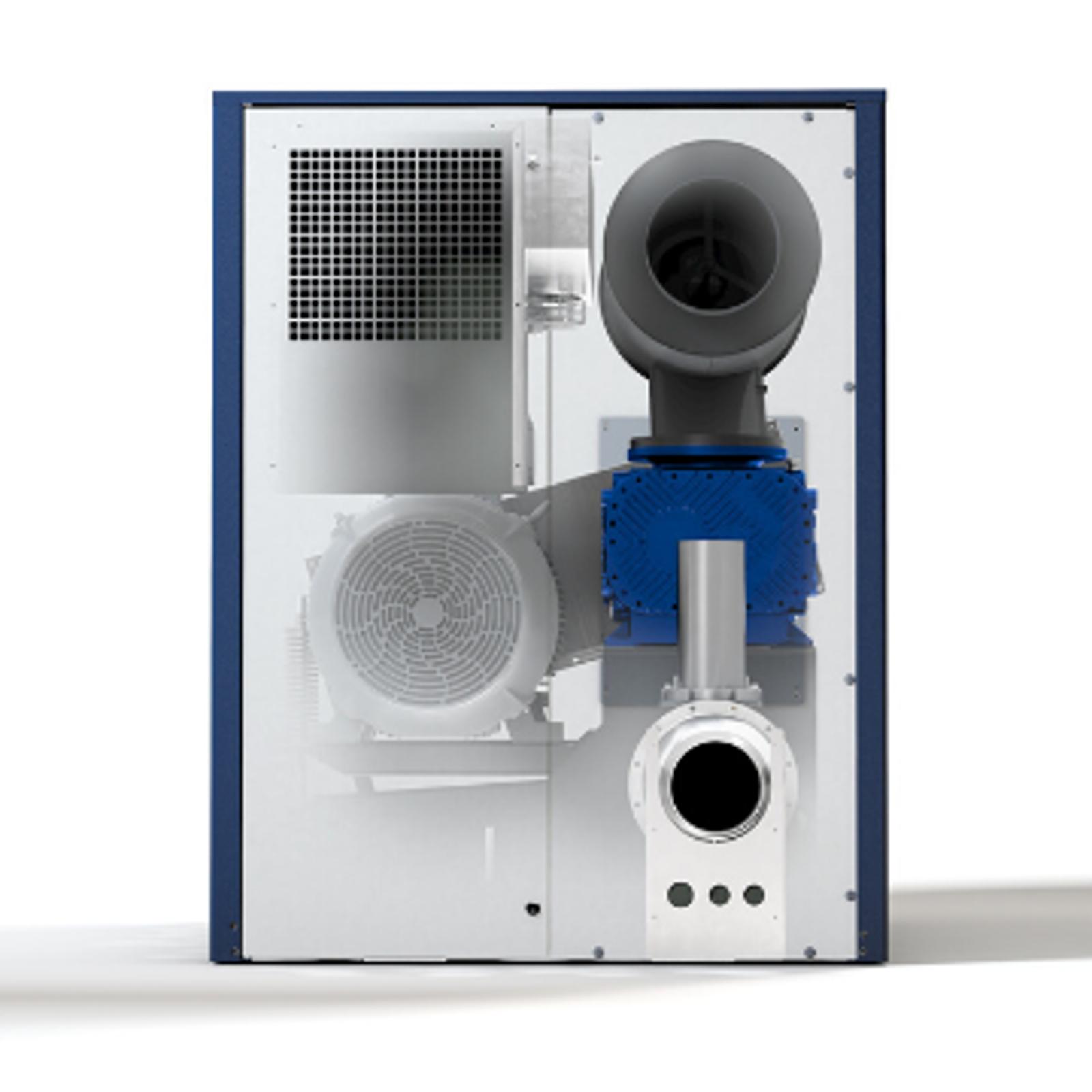

Robox Screw 2.0 – Neuer Rahmen & neue Verdichterstufe RSWX 65

Der Robox Screw 2.0 kombiniert ein neues Rahmendesign mit der neuen Verdichterstufe RSWX 65 und setzt damit neue Maßstäbe in Effizienz, Zuverlässigkeit und Flexibilität. Der überarbeitete Rahmen verbessert Kühlung, Zugänglichkeit und Robustheit, während die optimierte Innengeometrie und das verbesserte Thermomanagement der Verdichterstufe höhere Luftmengen bei geringerem Energieverbrauch ermöglichen und die Gesamtbetriebskosten senken.

Ausgelegt für Drücke bis 1 bar, erreicht die neue Verdichterstufe RSWX 65 Förderleistungen von bis zu 1.850 m³/h – rund 10 % mehr Luft als die vorherige Generation – bei durchschnittlichen Energieeinsparungen von bis zu 13 %. Niedrigere Austrittstemperaturen verlängern die Wartungsintervalle und machen den Robox Screw 2.0 ideal für anspruchsvolle Anwendungen mit variablem Bedarf, wie z. B. die Abwasserbehandlung.

Neuer kompakter Ansaugschalldämpfer

Ein neu gestalteter Schalldämpfer ist mit einer speziellen Filterpatrone ausgestattet, um die Zuverlässigkeit zu erhöhen und die Wartung zu beschleunigen. Dadurch werden Druckverluste minimiert. Die Geräuschreduzierung wird durch eine neue absorbierende und reaktive interne Resonanzkammer gewährleistet.

Robuster Ausblasschalldämpfer

Ein Schalldämpfer für reaktive Entladungen mit erhöhter Dicke und Funkenschutzvorrichtung. Diese Konstruktion verhindert die Verunreinigung des geförderten Gases durch Funken, die vom Gebläse erzeugt werden. Teure Funkenfallen sind nicht mehr nötig.

Rückschlagventil

Das bewährte und robuste VRC-Rückschlagventil, das speziell von Robuschi entwickelt wurde, befindet sich jetzt innerhalb des Geräts, um eine schnelle und einfache Inspektion und einen schnellen Austausch zu gewährleisten.

Schmierungssysteme

Dieses System bietet Schmierungsalternativen für verschiedene Betriebsumgebungen. Es handelt sich um ein einfaches, zuverlässiges und kompaktes Zweistoff-Schmiersystem. Außerdem bietet es einen minimalen Wartungsaufwand, ohne dass ein externer Ölkreislauf erforderlich ist. Als Option kann auch eine Druckschmierung bestellt werden.

Hochmoderner Lärmschutz

Das neue pulverbeschichtete Gehäuse gewährleistet einen lang anhaltenden Schutz vor Korrosion, Chemikalien und Umweltbelastungen. Darüber hinaus ist die Struktur der Lärmschutzkabine mit eng anliegenden Rahmen für die Türen und die Dachhalterung ausgestattet. Alle Paneele/Türen sind unabhängig voneinander und lassen sich für Inspektionen leicht abnehmen.

Die neue Haubenkonstruktion reduziert die Geräuschemissionen dank der Luftein- und -auslasskanäle des Gehäuses, die mit einem ausgekleideten Einkammerplenum und ausgekleideten Bögen versehen sind. Die geschlossene Grundplatte ist für jede Art von Boden geeignet und garantiert eine gute Schalldämmung.

Darüber hinaus bietet das Gehäuse:

Aneinandergereihte Installation
Grundplatte mit speziellen Löchern für einfachen Zugang mit dem Gabelstapler
Spezieller Zugang für die Inspektion und Einstellung des Überdruckventils zur Reduzierung der Wartungszeit
Zugang für routinemäßige Wartungsarbeiten von der vorderen/hinteren/linken/rechten Seite der Motorhaube
Einfache Wartung durch Öffnen der Rückwand, ohne dass die Prozessleitung abgetrennt werden muss
Elektrische Kabelverlegung sowohl von oben als auch von unten möglich

Der benutzerfreundliche Robox Connect 2.0 Touchscreen verfügt über ein intuitives Menü, das den Betrieb der Robox Drehkolben- und Schraubeneinheiten in Echtzeit anzeigt. Diese Schnittstelle ermöglicht eine kontinuierliche Überwachung Ihrer Geräte und erleichtert die frühzeitige Erkennung von Problemen und Fehlfunktionen, um Ihre Investition zu schützen. Darüber hinaus verwaltet die Steuerung effizient eine Reihe von Betriebsfunktionen, die sowohl über den integrierten Touchscreen als auch aus über Remote zugänglich sind.

Die integrierten Kommunikationsprotokolle sind Modbus RTU, TCP.

Panel of the Robox Connect 2.0 of Robuschi

Hauptfunktionen des Controllers

Mehrsprachige Konfiguration
12 analoge und digitale Eingänge / Ausgänge
Intervall-Wartung
Parameterdatenübertragung über Modbus RTU, TCP.
Parameter-Trends
Erkennung von Warnungen und Alarmen
Datenlogger für die Fehlersuche im Servicefall
Geeignet für jede Art von Startgerät

Was sind die kontrollierten Parameter?

Ansaugdruck (P1)
Druck am Auslass (P2)
Öleinspritzdruck (P3)
Auslasstemperatur (T2)
Ölsumpftemperatur angetriebene Seite
Gehäusetemperatur (T5)

Das Steuergerät verbindet die Robox-Einheit mit der neuen Robuschi-Cloud. Ein intelligenter und proaktiver Echtzeit-Überwachungsservice, der umfassende und minutengenaue Daten liefert, die für eine maximale Produktivität entscheidend sind.

Die Robox Screw Gebläseeinheit ist in einer neuen Plug-and-Play-Version erhältlich. Es ist einfach, zuverlässig und bietet ein gutes Preis-Leistungs-Verhältnis. Dazu zählen:

Premium-Frequenzumrichter für maximale Leistung und Zuverlässigkeit
Schaltschrank mit Schutzart IP54 und einem Zwangskühlsystem
Modulare Installation in der Nähe der Robox-Einheit oder an einem anderen Ort über eine Kabelverbindung für maximale Flexibilität
Programmierte Steuertafel zur Prozessoptimierung und -regelung
Industrie 4.0-Lösung mit Datenübertragung über die gängigsten Kommunikationsprotokolle (Modbus, Profibus-Profinet, Canopen)
Voreingestellter Frequenzumrichter für mehr Sicherheit
Zusätzliches System zur kontinuierlichen Überwachung der wichtigsten Parameter (optional)
Inklusive Schnellstartanleitung
EMC-Zertifizierung

Gebläseeinheit Plug & Play Frequenzumrichter
