Groupe Surpresseur à Lobes Robox Lobe

Le groupe surpresseur à lobes Robox

Le Robox Lobe est capable d’atteindre jusqu’à 1 000 mbar (g) et de faire le vide jusqu’à 500 mbar (a) avec un débit maximal de 10 500 m³/h.

Une gamme bénéficiant d’une conception unique, du plus faible encombrement de sa catégorie, d’une faible émission sonore, d’une installation facile, d’une facilité d’entretien et d’accès.

La conception intégrée du groupe surpresseur Robox vous permet d’installer un arbre nu à lobe ou à vis dans notre capot acoustqiue Robox (châssis 3.0, 3.5, 4.0, 5.0). Nos équipes ont entièrement revu la conception de ce package pour y intégrer cette innovation. C’est ce qui s’appelle sortir des sentiers battus et c’est précisément ce que nous avons fait pour créer notre meilleur Robox à ce jour.

Les surpresseurs Robox Lobe 1.0 et 1.5 ont quant à eux été entièrement ré‑ingéniérés dans une configuration d’enceinte compacte, permettant une réduction de l’encombrement pouvant atteindre 20 % sans aucun compromis sur les performances. Ils constituent ainsi la solution idéale pour les installations où chaque centimètre carré compte.

Enfin, Robox Lobe 2.0, dernière arrivée dans la gamme, se distingue par un châssis d’enceinte acoustique spécifiquement développé, intégrant un système optimisé d’acheminement de l’air frais. Cette conception améliore les performances de l’élément de compression, l’efficacité du refroidissement et la fiabilité opérationnelle à long terme.

Conception unique, encombrement optimal

Grâce à ses caractéristiques exclusives, le groupe Robox Lobe présente des dimensions compactes permettant une installation côte à côte. Aucune conduite n’est requise ce qui facilite l’installation. Les dimensions compactes du surpresseur à lobe Robox optimiseront l’utilisation de l’espace au sol.

Un groupe, deux technologies (Tailles 3.5 , 4.0)

Profitez d’une solution unique pour les technologies de surpresseurs à lobes et à vis. Pour moderniser un site ou vos procédures, vous pouvez évaluer et comparer les avantages de chacune des technologies avant de vous engager à acheter la solution la plus appropriée à votre site.

Robuschi New Robox Lobe Frames 1.0 -1.5

Pour charger ce contenu, approuvez vos préférences de cookies et autorisez les cookies requis.

Faible encombrement pour un minimum d'espace (Tailles 1.0, 1.5)

Les nouveaux cadres supplémentaires - 1.0 et 1.5 - constituent les options les plus petites de notre gamme de soufflantes à lobes. La configuration distinctive de l'ensemble des groupes Robox Lobe minimise son encombrement tout en préservant et en améliorant ses performances. En fonction des dimensions de la soufflante à lobes, nous sommes parvenus à réduire l'encombrement global d'un pourcentage impressionnant de 20 %.

Faible niveau sonore

La nouvelle conception des silencieux de refoulement et d’aspiration garantit un faible niveau sonore. En outre, les améliorations apportées à l’auvent permettent de réduire le bruit grâce à un matériau insonorisant spécial et à une épaisseur de panneau améliorée. Par ailleurs, les conduites d’entrée et de sortie d’air de la cabine sont dotées d’un collecteur à chambre unique et de coudes chemisés.

Installation facilitée

Réalisez un gain de temps et d’argent grâce à l’installation facilitée et flexible du nouveau groupe surpresseur Robox Lobe. Manipulez facilement le Robox à l’aide de l’embase rigide qui est équipée de rainures dédiées aux chariots élévateurs. Placez-le sur n’importe quelle surface plane, sans aucun besoin de fondations spéciales. Avec sa conception compacte, le Robox peut être rapidement et facilement intégré dans votre système existant.

Maintenance et service accessibles

Toutes les opérations de maintenance sont facilement effectuées à l'avant en retirant le panneau avant ou, pour les châssis plus grands, en retirant les panneaux latéraux.

Pour les modèles 1.0 et 1.5, toutes les opérations de maintenance, telles que le changement d'huile, le remplacement de la courroie et l'installation du filtre à air, peuvent être effectuées sans difficulté en ouvrant simplement le panneau du haut et en retirant le panneau avant. De plus, la révision du module de compression et le repositionnement du moteur sont facilement réalisables grâce à un accès libre par le haut et l'avant.

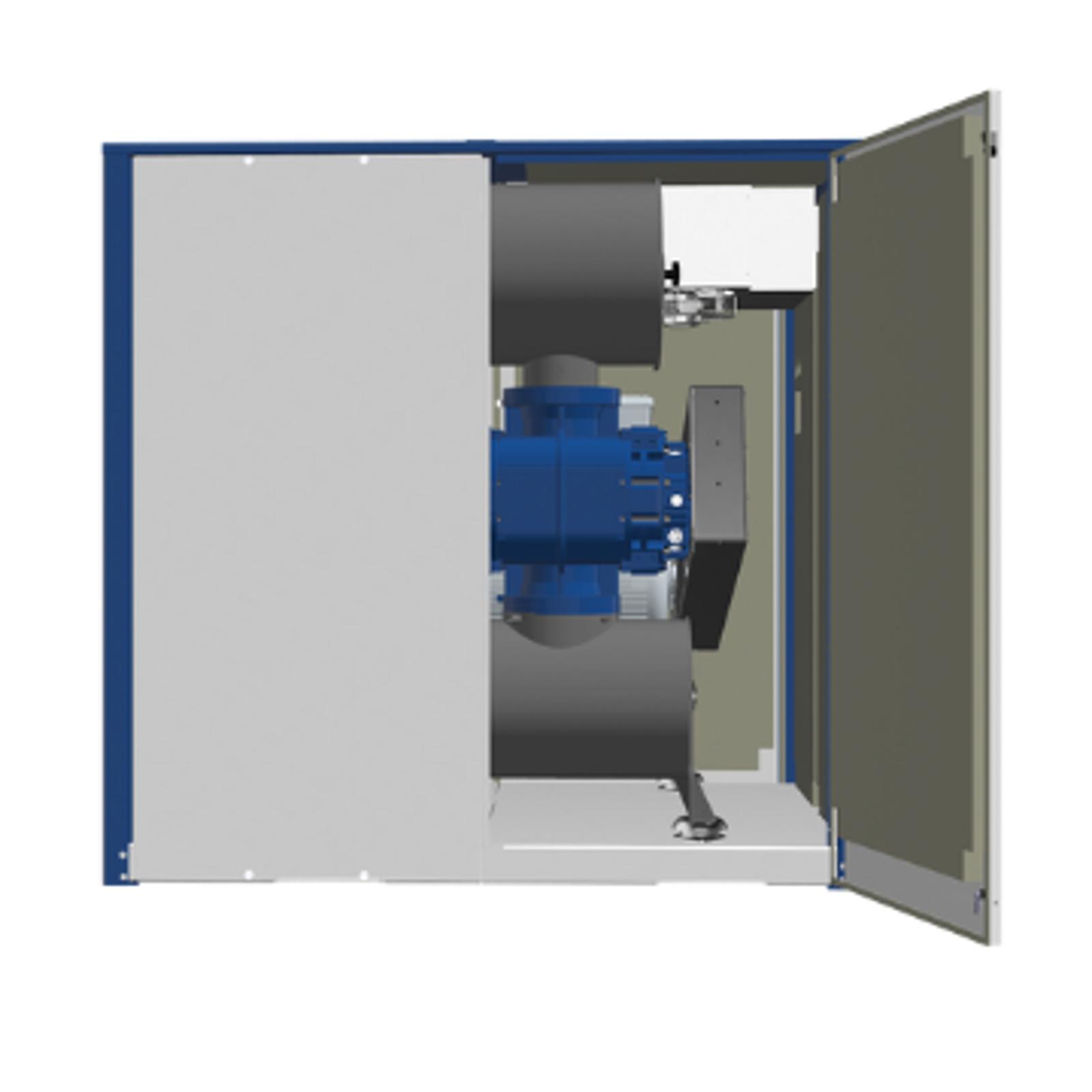

Groupe surpresseur Robox facile à transporter

Nouveau Châssis 2.0 – Enceinte acoustique optimisée et performances

Le Robox Lobe 2.0 introduit un nouveau châssis d’enceinte acoustique avec un acheminement optimisé de l’air frais, conçu pour fournir un apport continu et propre d’air de process directement à l’élément de compression. Cette amélioration du flux d’air augmente la disponibilité en oxygène, stabilise les conditions de fonctionnement et garantit des performances élevées et constantes.
Conçu pour fonctionner avec un moteur de 55 kW, le RBS 65 pour le châssis 2.0 atteint désormais une vitesse maximale de 4 800 tr/min, offrant jusqu’à 20 % de débit supplémentaire dans un encombrement réduit. Un module optionnel de distribution de l’air améliore encore le refroidissement interne à l’intérieur de l’enceinte acoustique, assurant un fonctionnement fiable même dans des conditions exigeantes.

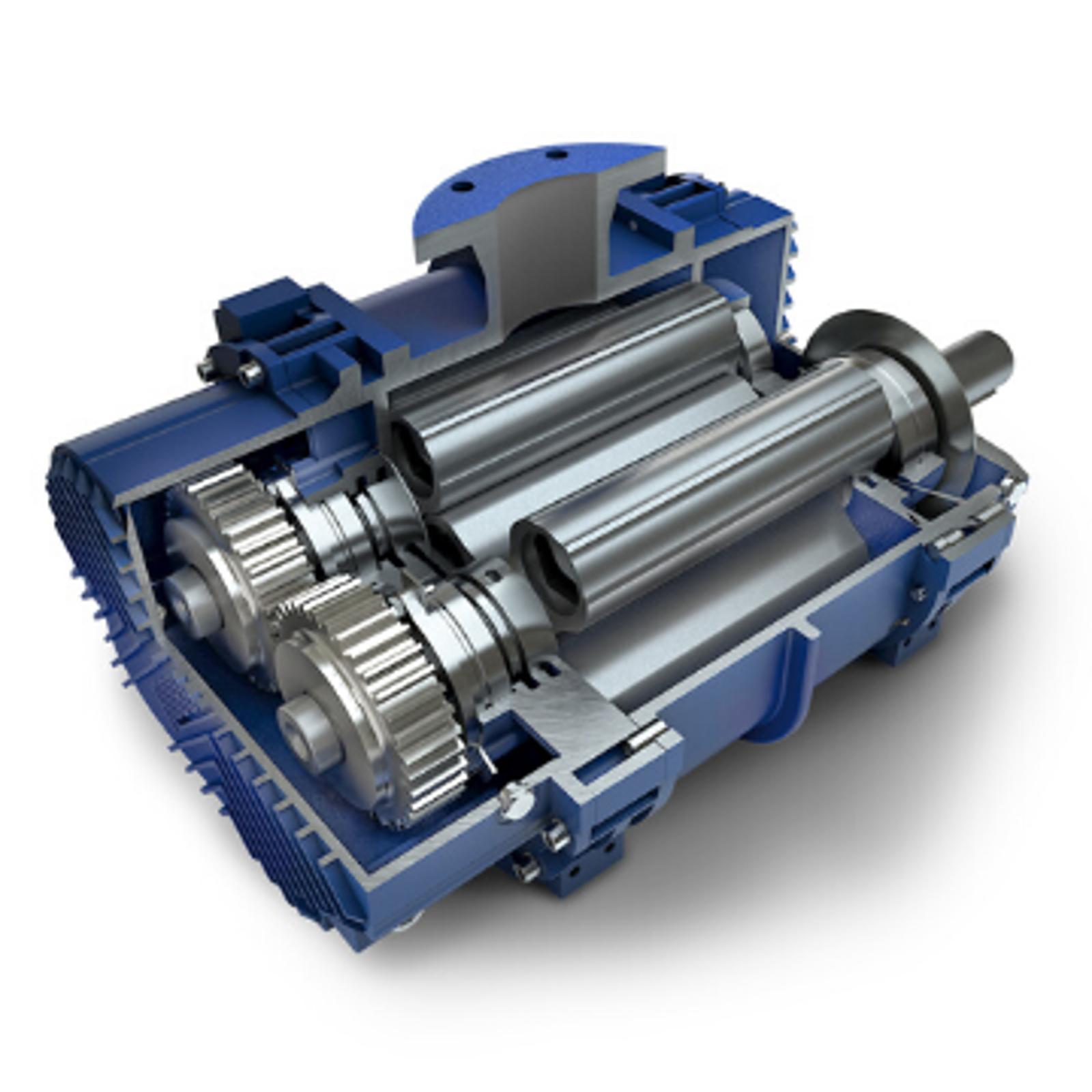

RBS – Arbre nu sans huile de qualité supérieure

Le groupe surpresseur Robox Lobe intègre l’arbre nu RBS à trois lobes à profil spécial. Associés à un système à faible impulsion, les lobes réduisent la pulsation de pression résiduelle du gaz convoyé à moins de 2 % de la pression de fonctionnement.

L’arbre nu RBS est équipé d’engrenages synchronisés à dents hélicoïdales lubrifiés par barbotage garantissant une synchronisation optimale du rotor. Les rotors à lobes haute qualité sont commandés par des instruments tridimensionnels pour un rendement volumétrique maximal La conception durable de l’arbre complète le fonctionnement fiable du RBS. L’arbre nu RBS est également certifié sans huile, classe 0, conformément à la norme ISO 8573-1.

Nouveau silencieux d’aspiration compact

Un silencieux de conception nouvelle est équipé d’une cartouche filtrante dédiée offrant une fiabilité accrue et une maintenance plus rapide. Les pertes de charge sont ainsi minimisées. La nouvelle conception de la chambre de résonance interne absorbante et réactive permet de réduire l’émission sonore.

Silencieux de refoulement robuste

Un silencieux de refoulement réactif avec une épaisseur accrue et un pare-étincelles. Cette conception empêche la contamination du gaz acheminé avec les étincelles générées à l’intérieur par le surpresseur. Les pare-étincelles coûteux ne sont plus nécessaires.

Clapet de retenue

Spécialement conçu par Robuschi, le clapet de retenue VRC éprouvé et robuste, est désormais positionné à l’intérieur de l’équipement de façon à garantir une inspection et un remplacement rapides et faciles.

Circuit de lubrification

Un circuit de lubrification par barbotage double, simple, fiable et compact. Son entretien minimal ne nécessite d’aucun circuit d’huile externe.

Capot d’insonorisation de pointe

La nouvelle cabine à revêtement pulvérulent garantit une protection durable contre la corrosion, les produits chimiques et l’environnement. En outre, la structure du caisson d’insonorisation est équipée de châssis étanches pour les portes et le soutènement du toit. Tous les panneaux/portes sont indépendants les uns des autres et facilement démontables pour l’inspection.

La nouvelle conception du capot empêche les émissions sonores grâce à des conduites d’entrée et de sortie d’air de la cabine dotées d’un collecteur à chambre unique et de coudes chemisés. L’embase fermée convient à tous les types de sols en garantissant une réduction appropriée du bruit.

La cabine se caractérise par :

Installation côte à côte
Embase munie de trous spécifiques pour faciliter l’accès avec un chariot élévateur
Accès spécifique pour l’inspection et le réglage des soupapes de sûreté afin de réduire la durée de maintenance
Accès pour les opérations de maintenance ordinaire par le côté avant/arrière/gauche/droit du capot
Entretien facilité grâce à l’ouverture du panneau arrière sans devoir débrancher la conduite
Montage de câbles électriques possible par le haut et par le bas

Contrôleur Robox Connect 2.0

L'écran tactile convivial Robox Connect est doté d'un menu intuitif, offrant une vue en temps réel du fonctionnement des unités Robox à lobes et à vis. Ce contrôleur permet une surveillance continue de votre équipement, facilitant la détection précoce des problèmes et des dysfonctionnements afin de préserver votre investissement. En outre, le contrôleur gère efficacement une série de fonctions d'exploitation accessibles à partir de l'écran tactile intégré et à distance.

Les protocoles de communication intégrés sont Modbus RTU, TCP.

Panel of the Robox Connect 2.0 of Robuschi

Principales fonctions du contrôleur

Configuration en plusieurs langues
12 entrées/sorties analogiques et numériques
Maintenance par intervalles
Transmission des données de paramètres via Modbus RTU, TCP.
Tendances des paramètres
Détection des avertissements et des alarmes
Enregistreur de données pour le dépannage
Convient à tout type de dispositif de démarrage

Quels sont les paramètres contrôlés ?

Pression d'aspiration (P1)
Pression de refoulement (P2)
Pression d'injection d'huile (P3)
Température de refoulement (T2)
Température du carter d'huile Température du côté entraîné
Température de l'enceinte (T5)

Le nouveau contrôleur connecte l'unité Robox avec le nouveau cloud Robuschi. Un service de surveillance en temps réel, intelligent et proactif, conçu pour offrir des données complètes et à jour, cruciales pour une utilisation maximale de l'énergie.

Le surpresseur à lobes Robox est disponible dans une nouvelle version plug and play : simple, fiable et d’un excellent rapport qualité-prix.

Cela comprend :

Convertisseur de fréquence haut de gamme pour une performance et une fiabilité optimales
Armoire électrique avec un indice de protection IP54 et un circuit de refroidissement par air forcé
Installation modulaire à proximité du groupe Robox ou dans tout autre endroit via une connexion câblée pour une flexibilité maximale
Panneau de commande programmé pour le réglageet l’optimisation des processus
Solution Industrie 4.0 avec transmission de données s’appuyant sur les protocoles de communication les plus répandus (Modbus, Profibus-Profinet, Canopen)
Convertisseur de fréquence préconfiguré pour plus de sérénité
Système supplémentaire pour un suivi constant desparamètres principaux (en option)
Guide d’installation rapide inclus
Certification EMC
