Gruppo soffiante Robox Lobe

Gruppo soffiante Robox Lobe

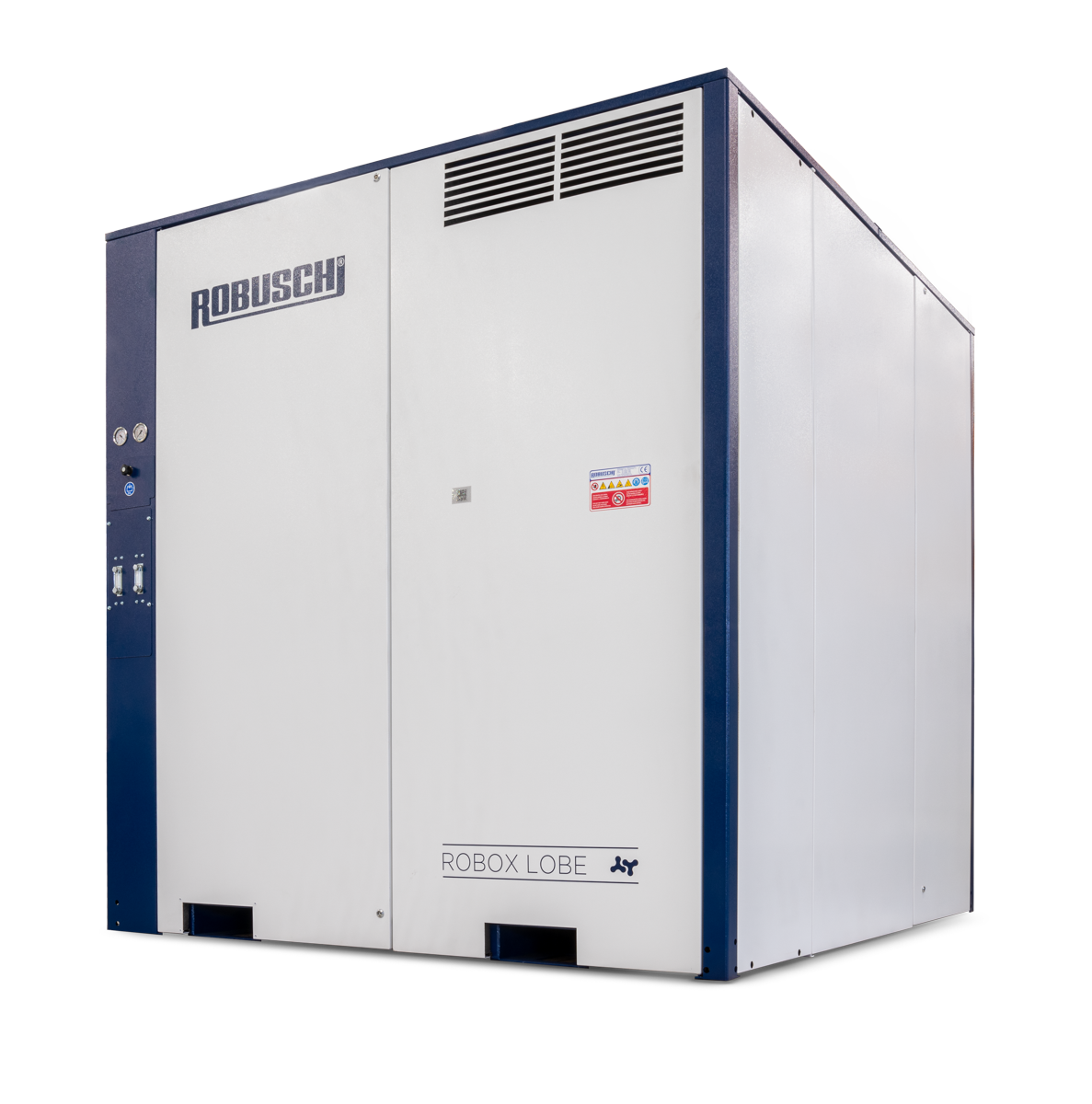

Il design integrato del gruppo soffiante Robox (Telaio 3.0, 3.5, 4.0, 5.0) consente di installare un asse nudo a lobi o a vite nella nostra cabina ingegnerizzata Robox. Per inserire questa innovazione, i nostri team hanno riprogettato completamente il gruppo. Abbiamo cercato di pensare fuori dagli schemi per realizzare il nostro Robox migliore di sempre.

Robox Lobe è in grado di raggiungere fino a 1.000 mbar(g) e un vuoto fino a 500 mbar(a), con una portata massima di 10.500 m³/h.

Design unico, ingombro migliore della categoria, rumorosità minima, facilità di installazione e accesso per assistenza e manutenzione in tutta la gamma.

I Robox Lobe 1.0 e 1.5 sono stati completamente riprogettati secondo un concetto di cabina compatta, che consente una riduzione degli ingombri fino al 20% senza alcun compromesso sulle prestazioni. La scelta ideale per le installazioni in cui ogni centimetro quadrato è prezioso.

A completare la gamma, Robox Lobe 2.0, l’ultima novità della serie, si distingue per un telaio di insonorizzazione appositamente sviluppato con convogliamento ottimizzato dell’aria fresca. Questa soluzione migliora ulteriormente le prestazioni dell’air end, l’efficienza di raffreddamento e l’affidabilità operativa nel lungo periodo.

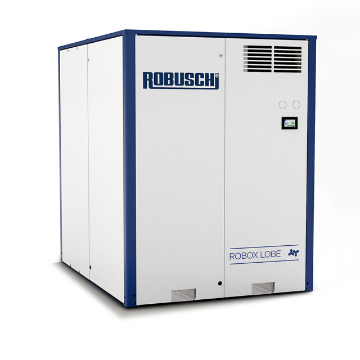

Design unico, ingombro migliore della categoria

Grazie alle sue caratteristiche esclusive, il nuovo gruppo soffiante Robox Lobe ha dimensioni compatte con la possibilità di installazione fianco a fianco. È facile da installare e non ci sono requisiti particolari per quanto riguarda i condotti. Le dimensioni compatte di Robox Lobe ottimizzano l'uso dello spazio.

Un sistema, due tecnologie(Taglie 3.5 ,4.0)

Approfittate di un'unica soluzione per entrambe le tecnologie, soffiatore a lobi e soffiante a vite. Non importa se dovete riorganizzare impianti o processi: prima di impegnarvi con l'acquisto, potete esaminare e confrontare i vantaggi di ciascuna tecnologia per la vostra attività.

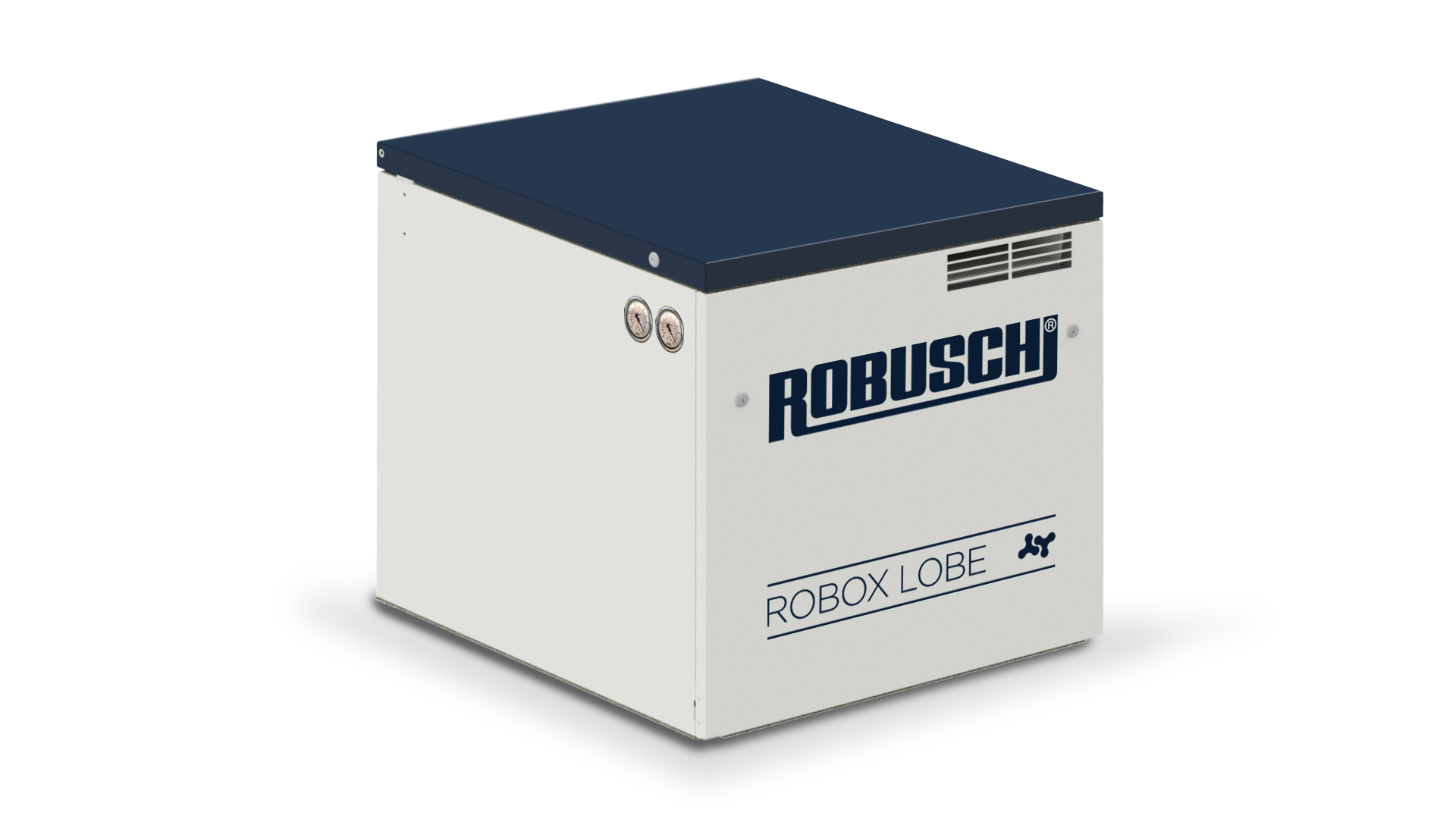

Ingombro ridotto per esigenze di spazio minime (Taglie 1.0, 1.5)

I nuovi telai aggiuntivi - 1.0 e 1.5 - rappresentano le opzioni più piccole della nostra gamma di soffiatori a lobi. La configurazione distintiva del gruppo Robox Lobe ne riduce al minimo l'ingombro, preservando e migliorando al contempo le prestazioni. A seconda delle dimensioni del soffiatore a lobi, siamo riusciti a ridurre l'ingombro complessivo di un impressionante 20%.

Rumorosità minima

La bassa rumorosità è garantita dal design del nostro nuovo silenziatore di mandata e di aspirazione. Le ottimizzazioni a livello di insonorizzazione assicurano inoltre una riduzione della rumorosità grazie allo speciale materiale fonoassorbente e al nuovo spessore di pannelli. I canali di entrata e uscita dell'aria della cabina sono poi chiusi da un plenum a camera singola rivestito e da raccordi a gomito anch'essi rivestiti.

Facile installazione

Risparmiate tempo e denaro grazie all'installazione facile e flessibile del nuovo Robox Lobe. Gestite Robox con facilità utilizzando la base rigida con fori dedicati al movimento con i carrelli elevatori. Posizionatelo su una superficie in piano, non sono necessarie fondamenta speciali. Grazie al suo design compatto, Robox può essere integrato in modo facile e veloce nel vostro attuale sistema.

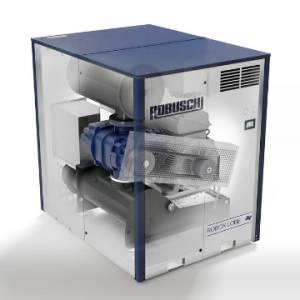

Accessibilità per assistenza e manutenzione

Tutte le operazioni di manutenzione possono essere facilmente eseguite dalla parte anteriore rimuovendo il pannello frontale o, per i telai più grandi, rimuovendo i pannelli laterali.

Per i telai 1.0 e 1.5, tutte le operazioni di manutenzione, come il cambio dell'olio, la sostituzione della cinghia e l'installazione del filtro dell'aria, possono essere eseguite senza difficoltà semplicemente aprendo il tetto e rimuovendo il pannello frontale.

Inoltre, il cambio del filtro dell'aria e il riposizionamento del motore sono facilmente raggiungibili grazie all'accesso libero sia dall'alto che dalla parte anteriore.

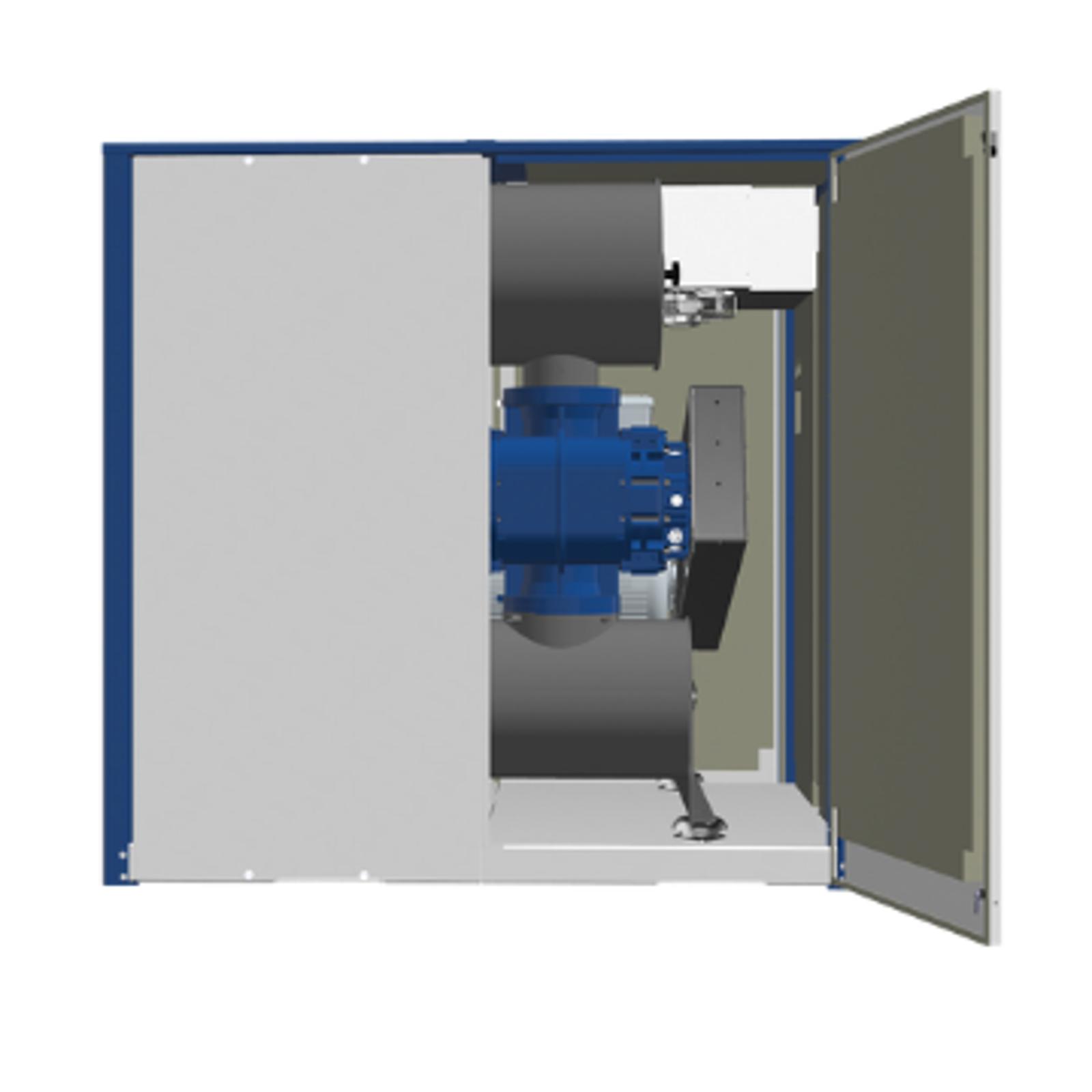

Gruppo soffiante Robox facile da spostare

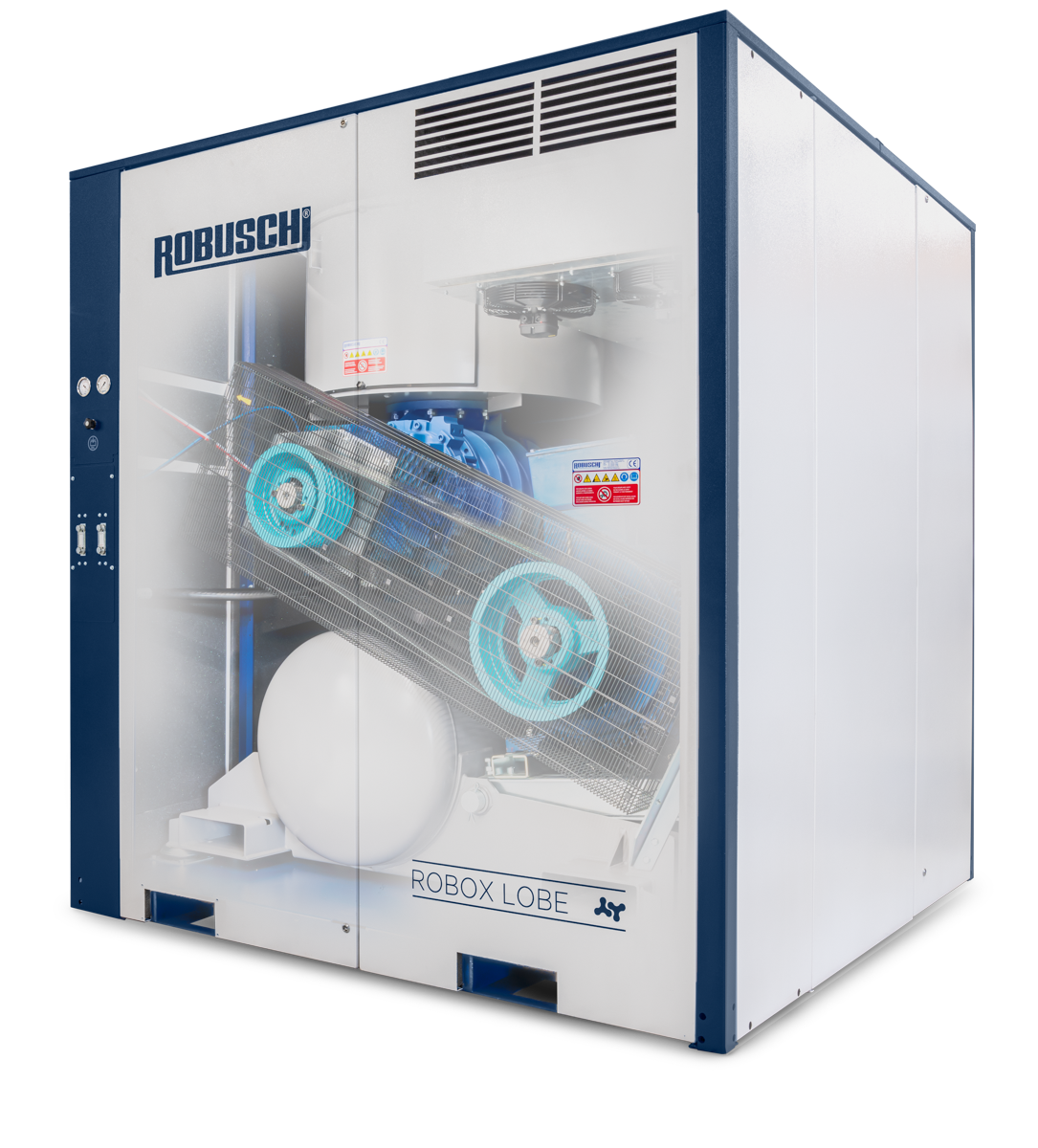

NUOVO Telaio 2.0 – Insonorizzazione ottimizzata e prestazioni

Robox Lobe 2.0 introduce un nuovo telaio dell’involucro acustico con convogliamento ottimizzato dell’aria fresca, progettato per fornire un flusso continuo e pulito di aria di processo direttamente all’air end. Il miglioramento del flusso d’aria aumenta la disponibilità di ossigeno, stabilizza le condizioni operative e garantisce prestazioni elevate e costanti.
Progettato per funzionare con un motore da 55 kW, l’RBS 65 per il Telaio 2.0 raggiunge ora una velocità massima di 4.800 giri/min, offrendo fino al 20 % di portata in più in un ingombro ridotto. Un modulo opzionale di distribuzione dell’aria migliora ulteriormente il raffreddamento interno all’interno dell’insonorizzazione, assicurando un funzionamento affidabile anche in condizioni operative gravose.

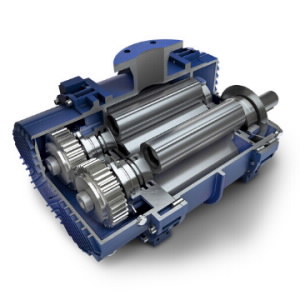

RBS – Asse nudo oil-free di alta qualità

Il gruppo soffiante Robox Lobe comprende l’asse nudo RBS a tre lobi dal profilo speciale. Combinati con un sistema "low-pulse", i lobi riducono la pulsazione di pressione residua del gas convogliato a meno del 2% della pressione di lavoro.

L'asse nudo RBS è dotato di ingranaggi di sincronismo a denti elicoidali con lubrificazione a sbattimento per la fasatura ottimale dei rotori. I rotori con profilo dei lobi di alta qualità sono controllati da strumenti tridimensionali per il massimo rendimento volumetrico. Il design degli alberi di lunga durata è un altro elemento che garantisce il funzionamento affidabile di RBS. L'asse nudo RBS è anch'esso certificato oil-free, certificazione Classe 0, ai sensi della norma ISO 8573-1.

Nuovo silenziatore di aspirazione compatto

Un silenziatore riprogettato, è dotato di una cartuccia filtrante dedicata che assicura una maggiore affidabilità e una manutenzione più veloce. Tutto questo riduce al minimo i cali di pressione. La riduzione della rumorosità è assicurata dal nuovo design della camera di risonanza interna fonoassorbente e reattiva.

Silenziatore di mandata robusto

Un silenziatore di mandata reattivo con maggiore spessore e parascintille. Questo design evita la contaminazione del gas convogliato con le scintille generate dal soffiatore. I costosi anti-scintilla non sono più necessari.

Valvola di ritegno

La valvola di ritegno VRC, robusta e collaudata, progettata appositamente da Robuschi, viene ora posizionata all'interno del dispositivo per garantire interventi di ispezione e sostituzione rapidi e semplici.

Sistema di lubrificazione

Un doppio sistema di lubrificazione a sbattimento semplice, affidabile e compatto. Rende possibile una manutenzione minima senza il bisogno di un circuito d'olio esterno.

Cabina di insonorizzazione all'avanguardia

La nuova cabina verniciata a polvere garantisce una protezione duratura da corrosione, agenti chimici e ambientali. La struttura della cabina di insonorizzazione vanta inoltre telai a chiusura ermetica per le porte e la sopportazione del tetto. Tutti i pannelli e tutte le porte sono indipendenti gli uni dagli altri e possono essere rimossi con facilità per l'ispezione.

Il nuovo design della cabina impedisce l'emissione del rumore grazie ai canali di entrata e uscita dell'aria chiusi da un plenum a camera singola rivestito e da raccordi a gomito rivestiti. La bascula chiusa è idonea per ogni tipo di pavimento e garantisce una corretta riduzione del rumore.

Inoltre, la cabina vanta le seguenti caratteristiche:

Installazione affiancata
Bascula dotata di fori dedicati per un'accessibilità facilitata con i carrelli elevatori
Accesso dedicato per l'ispezione e l'impostazione della valvola di sfiato per ridurre il tempo di manutenzione
Accesso per le consuete operazioni di manutenzione dal lato anteriore/posteriore/sinistro/destro della cabina
Assistenza semplice con l'apertura del pannello posteriore senza la necessità di staccare il tubo di processo
Possibilità di installazione dei cavi elettrici sia dall'alto sia dal basso

Il touch screen Robox Connect 2.0, di facile utilizzo, è dotato di un menu intuitivo che offre una visione in tempo reale del funzionamento delle unità Robox Lobe e Screw. Il nuovo pannello di controllo consente un monitoraggio continuo dell'apparecchiatura, facilitando l'individuazione precoce di problemi e malfunzionamenti per salvaguardare il vostro investimento. Inoltre, il pannello di controllo gestisce in modo efficiente una serie di funzioni operative accessibili sia dal touch screen integrato che da remoto.

I protocolli di comunicazione integrati sono Modbus RTU e TCP.

Panel of the Robox Connect 2.0 of Robuschi

Funzioni principali del dispositivo di controllo

Configurazione in più lingue
12 ingressi/uscite analogiche e digitali
Manutenzione a intervalli
Trasmissione dei dati dei parametri tramite Modbus RTU, TCP.
Trend dei parametri
Rilevamento di avvisi e allarmi
Data logger per la risoluzione dei problemi di assistenza
Adatto a qualsiasi tipo di dispositivo di avviamento

Quali sono i parametri controllati?

Pressione di aspirazione (P1)
Pressione di scarico (P2)
Pressione di iniezione dell'olio (P3)
Temperatura di scarico (T2)
Temperatura della coppa dell'olio lato condotto
Temperatura della cabina (T5)

Il nuovo pannello di controllo collega l'unità Robox con il nuovo cloud Robuschi. Un servizio di monitoraggio in tempo reale intelligente e proattivo, progettato per offrire dati completi e aggiornati, fondamentali per massimizzare l'efficienza e il funzionamento delle apparecchiature.

Il gruppo soffiante Robox Lobe è disponibile in una nuova versione “plug & play”: facile, affidabile e conveniente.

Include:

Convertitore di frequenza premium per prestazioni eccellenti e massima affidabilità
Quadro elettrico con protezione IP54 e un sistema di raffreddamento forzato
Installazione modulare nei pressi del gruppo Robox o in un altro punto tramite connessione cablata per la massima affidabilità
Pannello di controllo programmato per l'ottimizzazione e la regolazione del processo
Soluzione dell'Industria 4.0 con trasmissione dei dati tramite i protocolli di comunicazione più comuni (Modbus, Profibus-Profinet, Canopen)
Convertitore di frequenza preimpostato per una maggiore tranquillità
Sistema aggiuntivo per il monitoraggio continuo dei parametri principali (opzionale)
Guida rapida inclusa
Certificazione EMC

Gebläseeinheit Plug & Play Frequenzumrichter
