Wat is een terugspoelwaterfilter?

Tijdens waterbehandelingsprocessenwordt water teruggepompt door een terugspoelzandfilter, vaak met behulp van intermitterende perslucht. Het terugspoelen van de zandfilter is een preventieve maatregel om de herbruikbaarheid van het filtermedium te garanderen.

Normaal gesproken wordt het terugspoelen in waterzuiveringsinstallaties geautomatiseerd met behulp van lokale PLC's (Programmable Logic Controllers). Na een ingesteld tijdsinterval wordt de terugspoelcyclus geactiveerd. Dit gebeurt wanneer de troebelheid van het effluent van de filter een bepaalde referentiewaarde of een bepaald drukverschil (drukverlies) over de filter overschrijdt.

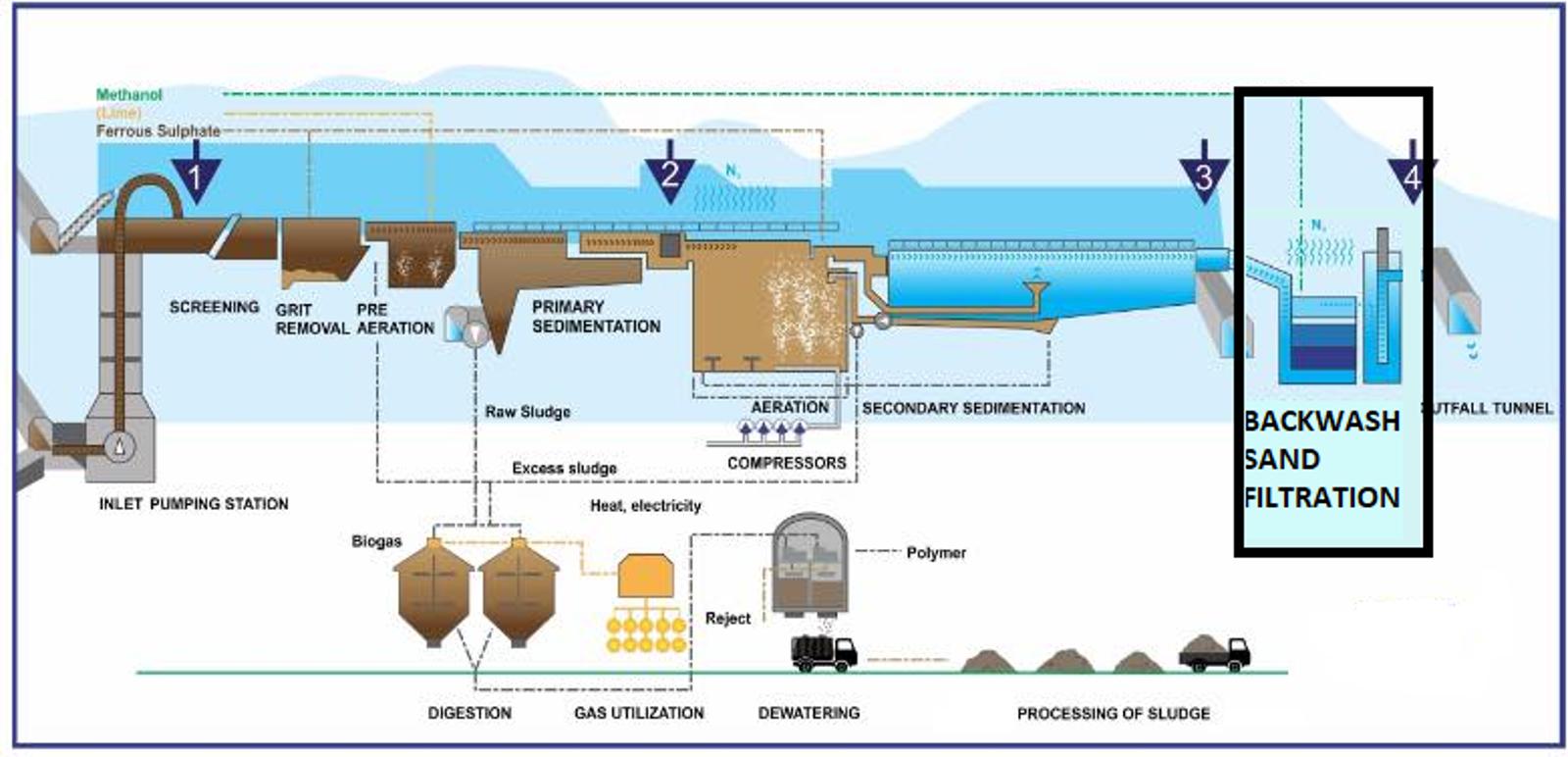

WWT PLANT_BACKWASH scheme.png

Negatieve effecten van onzuiverheden in waterbehandelingsfilters

In het ringleidingsysteem kunnen zuurstof en ander vuil ervoor zorgen dat leidingen kapot gaan en mechanische apparatuur het begeeft. Hieronder vallen regelaars, kleppen, ketels, bedieningselementen, fittingen en andere mechanische apparatuur. Corrosie, slijtage en slibafzetting kunnen door dergelijke storingen toenemen.

Onzuiverheden kunnen de levensduur en efficiëntie van waterbehandelingsfilters en aanverwante onderdelen negatief beïnvloeden. Terugspoelen kan zuurstof en filterkorrels effectief verwijderen. Hierdoor kunnen systeemvloeistoffen efficiënter warmte overdragen, wat resulteert in een verbeterde efficiëntie van de ketel. Bovendien vermindert terugspoelen het risico op corrosie aanzienlijk.



Het basisconcept van een backwash

In wezen is een goede terugspoeling een terugspoeling waarbij twee dingen worden bereikt. Ten eerste vergroot het het bed met 30 tot 40%. Ten tweede stratificeert het de koolstofdeeltjes aan het einde van de bewerking. Om het eerste te bereiken, moet je ervoor zorgen dat het bed uitzet. Je kunt niet zomaar vertrouwen op de door de fabrikant gerapporteerde grafieken. Deze grafieken geven bij benadering een idee van de stromen waarmee verschillende uitbreidingspercentages worden bereikt. Voor elk specifiek geval moet echter een definitieve aanpassing worden gemaakt.

Als de bovenstaande controle niet wordt uitgevoerd, bestaat het risico dat het bed niet uitzet of dat de koolstof uit de adsorber wordt gesleurd. Als het terugspoelen correct wordt uitgevoerd, bewegen de deeltjes op en neer als het bed uitzet. Op deze manier wrijven ze tegen elkaar, waardoor dit oppervlak beter en sneller wordt gereinigd.



Waarom blazers gebruiken voor terugspoelwaterfilters?

Lucht wordt gebruikt om het filtermedium uit te zetten en te bewegen, waardoor het samengeperste materiaal wordt opgebroken. Schoon terugspoelwater wordt ingepompt om het losse materiaal uit de filters te verwijderen. De deeltjes worden vervolgens teruggevoerd naar het afvalwaterbehandelingsproces.

Het gebruik van blowers bij het terugspoelen van filters  kan de tijd die het proces in beslag neemt, verkorten. Dit is mogelijk omdat het gebruik van blowers het mogelijk maakt om de filters op een efficiëntere manier te reinigen, wat uiteindelijk leidt tot lagere operationele en energiekosten.

Bij het terugspoelen wordt de voorkeur gegeven aan luchtondersteuning omdat dit een krachtiger wasproces oplevert. Lucht en water worden gedurende enkele minuten aangebracht terwijl het bed wordt opgeschud. Het waswater dat uit het terugspoelproces is gekomen, wordt verwijderd. Vervolgens zorgt een tweede terugspoeling onder lagere druk, zonder luchtondersteuning, ervoor dat de luchtbellen uit het filtermedium worden verwijderd.



Robuschi's Blower Portfolio voor terugspoelend waterfilter

Terugspoelen Afvalwaterbehandeling

Spoelwater wordt zonder behandeling geloosd op de riolering of behandeld en hergebruikt in de fabriek. Het water dat wordt gebruikt voor het terugspoelen bevat veel deeltjes. De meest voorkomende behandelingsprocessen zijn coagulatie, flocculatie en sedimentatie.

Synthetische organische polymeren met een hoog moleculair gewicht worden soms toegevoegd om de vorming van bezinkbare vlokken te vergemakkelijken. Als het terugspoelproces mislukt, kan er opnieuw water van slechte kwaliteit in de hoofdwaterzuiveringsstroom terechtkomen. Dit leidt tot de productie van gezuiverd drinkwater van slechte kwaliteit en vroegtijdige uitval van hulpapparatuur.



Soorten terugspoelwaterfilters

Er zijn twee veelvoorkomende typen terugspoelen van filters: continu terugspoelen en semi continu terugspoelen.

Continu terugspoelen

Terugspoelen gebeurt continu wanneer ruw water de tank dicht bij de bodem binnenkomt. Vervolgens stroomt het water omhoog door het mediabed, waar het zwevende deeltjes uitfiltert. Het filtraat passeert het effluent wanneer het de bovenkant van het filter bereikt. Om de vaste afvalstoffen te reinigen en af te voeren, wordt een deel van het filtraat door de filtermedia geleid.

Semi-continu terugspoelen

In dit proces wordt water onder de zandfilter gepompt en vervolgens met een aparte pomp naar boven gezogen. Vervolgens wordt het vuile water van de terugspoeling naar de hoofddistributie-inlaat gestuurd om opnieuw te worden verwerkt. Een beluchtingsventilator levert lucht die gebruikt wordt in een semi-continu en gepulseerd bedfilter. Het terugspoelproces begint zodra de gesuspendeerde vaste stoffen in het effluent niet meer filteren tot een aanvaardbaar niveau van de opvoerhoogte.


Aanbevolen terugspoelfrequentie

Er zijn twee parameters die bepalen wanneer het tijd is om je filtersysteem terug te spoelen. Dit zijn (1) de maximaal toegestane drukval of (2) het tijdsinterval. Het eerste scenario wordt geassocieerd met apparatuur waarvan het bed relatief snel verstopt raakt. Bijvoorbeeld filterabsorbers die geen filter nodig hebben en water behandelen dat een aanzienlijke hoeveelheid gesuspendeerde vaste stoffen bevat. Gemeentelijke waterzuiveringsinstallaties vervangen filterzandbedden meestal door GAC-bedden wanneer ze bestaande filterzandbedden vervangen.

Naast het filteren van het water houdt deze methode ook geuren en smaken tegen, zonder dat je apparatuur hoeft te vervangen. De deeltjesgrootte van de koolstof wordt niet gekozen om de terugspoelbehoefte te minimaliseren. Er wordt voor gekozen om een effluent te verkrijgen waarvan de troebelheid of het totale gehalte aan gesuspendeerde vaste stoffen voldoet aan een bepaalde specificatie.

Vertrouw op onze experts!

Robuschi is wereldwijd de toonaangevende specialist in technische producten. Wij garanderen betrouwbare, kwaliteitsvolle en kosteneffectieve oplossingen voor water- en afvalwatertoepassingen. Welk type filterterugspoeling u ook kiest voor uw afvalwaterzuiveringsinstallatie, Robuschi heeft de oplossing voor u.

We selecteren de beste technologie op basis van uw afvalwaterzuiveringsinstallatie. We kunnen u de meest efficiënte blower voorstellen, waarbij we berekeningen maken met betrekking tot de levensduurkosten, inclusief aanschafkosten, elektriciteitsverbruik en servicekosten (stilstand). Heb je meer inzichten nodig?

Stap 1/3

(* verplichte velden)

Hoe kunnen wij u helpen?

Bedankt voor uw interesse in Robuschi. Vul alstublieft het onderstaande formulier in en wij nemen zo snel mogelijk contact met u op.

Ik neem contact op omdat *

Interessegebied *

FAQs

Dit hangt af van de grootte van de installatie en de bedrijfsomstandigheden. Roterende lobbenblowers zijn betrouwbaar voor standaardtoepassingen, terwijl schroefblowers en centrifugaalblowers een hogere efficiëntie bieden voor grotere systemen of systemen met variabele belasting.
