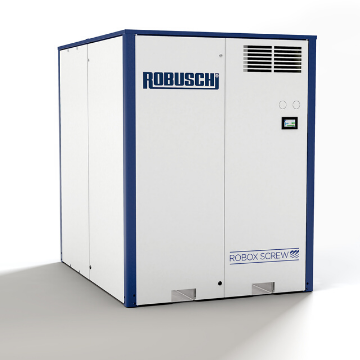

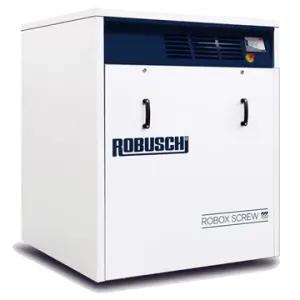

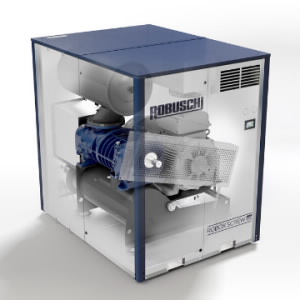

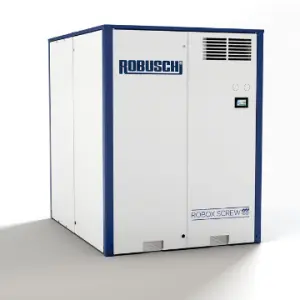

Soffiante a vite Robox Screw fino a 1.000 mbar(g)

NUOVA GAMMA PER LE TAGLIE 2.0, 3.0, 3.5, 4.0 E 5.0

Il nuovo design del gruppo soffiante Robox consente di inserire un asse nudo a lobi o a vite nel gruppo Robox. Questa importante innovazione ha comportato una riprogettazione completa del gruppo da parte del nostro team di ingegneri. Si può dire che abbiamo pensato fuori dagli schemi per creare il nostro miglior Robox.

Robox Screw è in grado di raggiungere fino a 1.000 mbar(g) con una portata massima di 10.100 m³/h.

Design unico, ingombro ottimale, bassa rumorosità, facilità di installazione, manutenzione e di accesso a tutta la gamma.

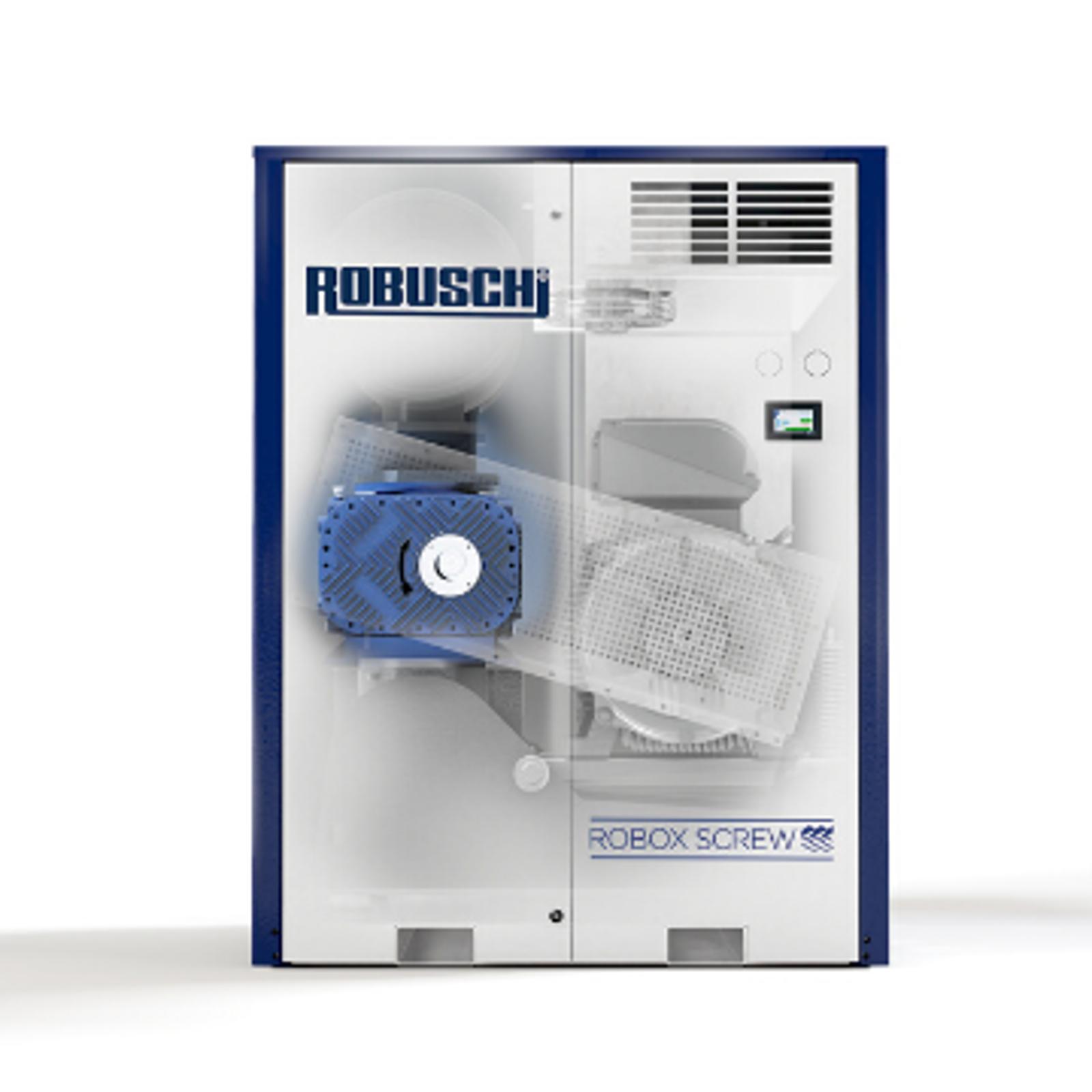

Design unico, ingombro ottimale

Grazie alle sue caratteristiche esclusive, Robox Screw ha dimensioni compatte con la possibilità di installazione affiancata. È facile da installare e non richiede l'installazione di condotti. Le dimensioni compatte della soffiante a vite Robox Screw ottimizza l'utilizzo dello spazio a terra. Il nuovo telaio 3.5 di Robox Screw richiede in media l'11% di spazio in meno per fornire il 22% di flusso d'aria in più.

Un gruppo Due tecnologie

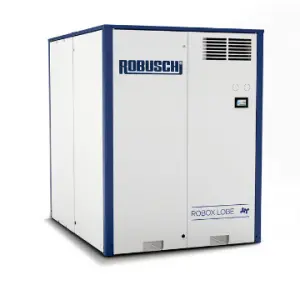

Approfittate di un’unica soluzione per entrambe le tecnologie, soffiatore a lobi e soffiante a vite.

Non importa se dovete riorganizzare impianti o processi: prima di impegnarvi con l’acquisto, potete esaminare e confrontare i vantaggi di ciascuna tecnologia per la vostra attività.

Bassa rumorosità

Le emissioni sonore ridotte sono garantite dal nuovo design dei silenziatori di mandata e aspirazione. Inoltre, i miglioramenti della cabina assicurano una riduzione del rumore grazie allo speciale materiale fonoassorbente, allo spessore maggiorato dei pannelli e ai canali di entrata e uscita dell’aria della cabina chiusi da un plenum a camera singola rivestito e raccordi a gomito rivestiti.

Installazione facilitata

Risparmiate tempo e denaro grazie all'installazione facile e flessibile della nuova unità soffiante a vite Robox Screw. Il Robox può essere movimentato con facilità grazie alla base rigida dotata di aperture dedicate ai carrelli elevatori. È possibile posizionarlo su qualsiasi superficie piana, senza bisogno di fondamenta speciali. Grazie al suo design compatto, Robox può essere integrato rapidamente e facilmente nel sistema esistente.

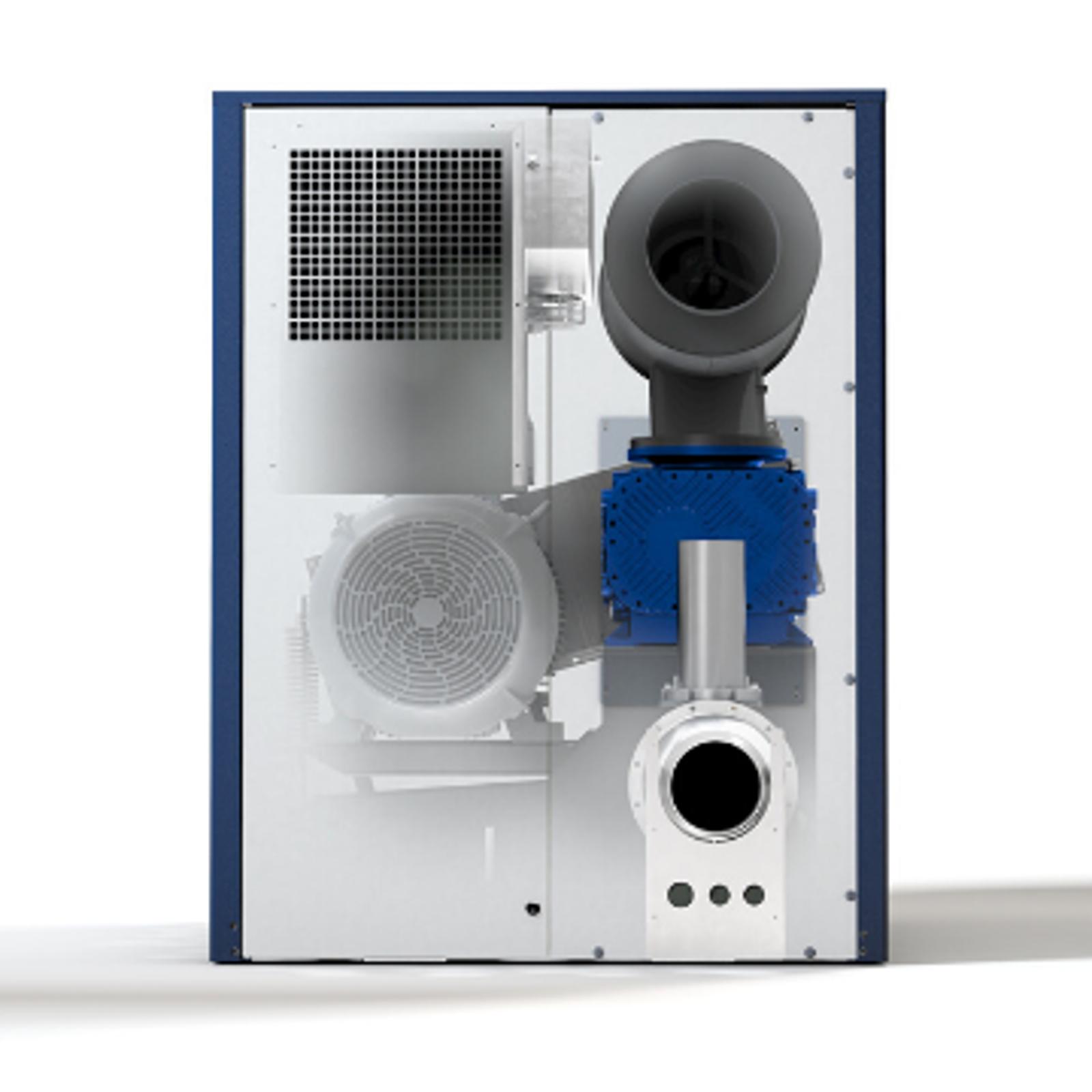

Assistenza e manutenzione accessibili

Il design rinnovato della soffiante a vite Robox Screw garantisce che i punti di manutenzione siano facilmente accessibili.

Per agevolare la visione dell'interno, gli sportelli laterali della cabina sono sono dotati di cerniere e rimovibili. In aggiunta, il livello dell’olio può essere controllato dall’esterno durante il funzionamento di Robox.

CDL- RSW - Asse nudo premium tipo oil-free

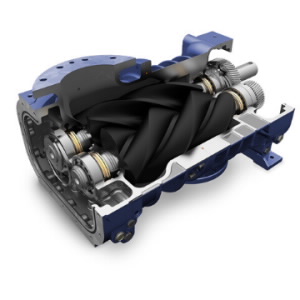

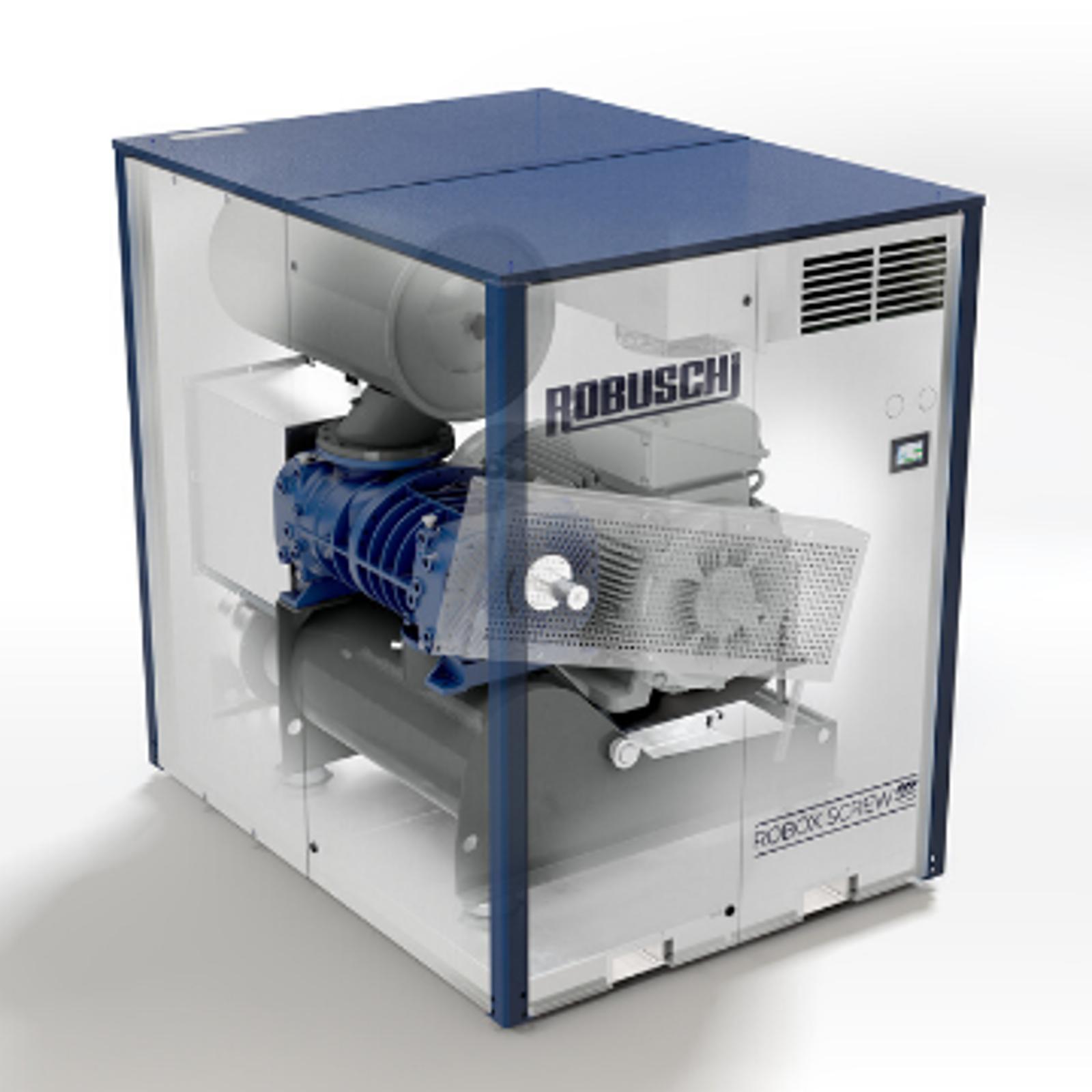

La nuova unità soffiante Robox Screw integra l’elemento asse nudo brevettato CDL, con rotori dal profilo 3x5 progettati con alberi di ampio diametro per ridurre la deformazione provocata dai carichi interni ed esterni, permettendo così alla soffiante di lavorare in modo efficiente anche nelle condizioni più gravose.

L'asse nudo RSW è dotato di un rotore ad ampio diametro per ridurre la deformazione causata dai carichi interni ed esterni. Questo garantisce che l'unità soffiante a vite possa lavorare in modo efficiente anche nelle condizioni più difficili. I cuscinetti hanno una durata maggiore grazie al numero ridotto di giri che devono compiere.

L'antenna RSW è dotata di un rotore ad ampio diametro per ridurre la deformazione causata dai carichi interni ed esterni. Questo garantisce che l'unità soffiante a vite possa lavorare in modo efficiente anche nelle condizioni più difficili. I cuscinetti hanno una durata maggiore grazie al numero ridotto di giri che devono compiere. Anche le guarnizioni del gas trasportato e dell'olio lubrificante sono "prive di usura". L'antenna RSW è disponibile per le attuali taglie 2, 3 e 5.

Robox Screw 2.0 – Nuovo telaio e nuovo asse nudo RSWX 65

Il Robox Screw 2.0 combina un nuovo telaio con il nuovo asse nudo RSWX 65, offrendo maggiore efficienza, affidabilità e flessibilità operativa. Il telaio riprogettato migliora il raffreddamento, l’accessibilità e la robustezza complessiva, mentre la geometria interna ottimizzata e la gestione termica avanzata dell’asse nudo aumentano la portata d’aria e riducono il consumo energetico, contribuendo a un Costo Totale di Possesso più contenuto.

Progettato per pressioni fino a 1 bar, il nuovo asse nudo RSWX 65 raggiunge portate fino a 1.850 m³/h, garantendo circa il 10% di aria in più rispetto alla generazione precedente e risparmi energetici medi fino al 13%. Le temperature di mandata più basse consentono intervalli di manutenzione più lunghi e rendono il Robox Screw 2.0 ideale per applicazioni gravose e a domanda variabile, come il trattamento delle acque reflue.

Nuovo silenziatore di aspirazione compatto

Silenziatore dotato di una cartuccia di filtraggio dedicata per una maggiore affidabilità e una più rapida manutenzione; il nuovo design permette

di minimizzare le perdite di carico. Riduzione del rumore grazie al design della camera di risonanza interna fonoassorbente e reattiva.

Silenziatore di mandata robusto

Silenziatore di mandata reattivo con maggiore spessore e parascintille. Questo design evita la contaminazione del gas convogliato con le scintille generate dalla soffiante. I costosi spegni-scintilla non sono più necessari.

Valvola di ritegno

La valvola di ritegno robusta e collaudata, progettata appositamente da Robuschi, viene ora posizionata per garantire interventi di ispezione e sostituzione rapidi e semplici.

Sistemi di lubrificazione

Sistema di doppia lubrificazione a sbattimento che risulta semplice, compatto e di massima affidabilità e offre una manutenzione minima senza la necessità di un circuito d’olio esterno.

È inoltre possibile optare anche per un sistema di lubrificazione forzata, in base alle condizioni operative.

Cabina di insonorizzazione all’avanguardia

La cabina verniciata a polvere garantisce una protezione duratura da corrosione, agenti chimici e agenti ambientali. Inoltre, la cabina di insonorizzazione è dotata di telai a chiusura ermetica per le porte e la sopportazione del tetto, e di tutti i pannelli, sono indipendenti tra loro e facilmente rimovibili per ispezioni.

Il nuovo design della cabina limita l’emissione del rumore e la bascula di tipo chiuso è idonea per ogni tipo di pavimentazione sottostante.

La cabina vanta delle seguenti caratteristiche:

Dimensioni compatte che ottimizzano l’utilizzo dello spazio
Installazione di più unità affiancate
Bascula dotata di fori dedicati per una movimentazione facilitata con i carrelli elevatori
Accesso dedicato per l’ispezione della valvola di sfiato/ impostazione per ridurre il tempo di manutenzione
Accesso per le consuete operazioni di manutenzione dal lato anteriore/posteriore/sinistro/destro della cabina
Assistenza semplice con l’apertura del pannello posteriore senza la necessità di staccare il tubo di processo
Possibilità di installazione dei cavi elettrici sia dall’alto che dal basso

Il touch screen Robox Connect 2.0, di facile utilizzo, è dotato di un menu intuitivo che offre una visione in tempo reale del funzionamento delle unità Robox Lobe e Screw. Il nuovo pannello di controllo consente un monitoraggio continuo dell'apparecchiatura, facilitando l'individuazione precoce di problemi e malfunzionamenti per salvaguardare il vostro investimento. Inoltre, il pannello di controllo gestisce in modo efficiente una serie di funzioni operative accessibili sia dal touch screen integrato che da remoto.

I protocolli di comunicazione integrati sono Modbus RTU e TCP.

Panel of the Robox Connect 2.0 of Robuschi

Funzioni principali del dispositivo di controllo

Configurazione in più lingue
12 ingressi/uscite analogiche e digitali
Manutenzione a intervalli
Trasmissione dei dati dei parametri tramite Modbus RTU, TCP.
Trend dei parametri
Rilevamento di avvisi e allarmi
Data logger per la risoluzione dei problemi di assistenza
Adatto a qualsiasi tipo di dispositivo di avviamento

Quali sono i parametri controllati?

Pressione di aspirazione (P1)
Pressione di scarico (P2)
Pressione di iniezione dell'olio (P3)
Temperatura di scarico (T2)
Temperatura della coppa dell'olio lato condotto
Temperatura della cabina (T5)

Il nuovo pannello di controllo collega l'unità Robox con il nuovo cloud Robuschi. Un servizio di monitoraggio in tempo reale intelligente e proattivo, progettato per offrire dati completi e aggiornati, fondamentali per massimizzare l'efficienza e il funzionamento delle apparecchiature.

Il gruppo soffiante Robox Screw è disponibile in una nuova versione plug and play. È semplice, affidabile e ha un ottimo rapporto qualità-prezzo. Questi fattori comprendono:

Convertitore di frequenza premium per le massime prestazioni e affidabilità
Quadro elettrico con grado di protezione IP54 e sistema di raffreddamento forzato
Installazione modulare vicino all'unità Robox o in un'altra posizione tramite connessione cablata per la massima flessibilità
Pannello di controllo programmato per l'ottimizzazione e la regolazione del processo
Soluzione Industry 4.0 con trasmissione dati attraverso i più diffusi protocolli di comunicazione (Modbus, Profibus-Profinet, Canopen)
Convertitore di frequenza preimpostato per la massima tranquillità
Sistema aggiuntivo per il monitoraggio continuo dei parametri principali (opzionale)
Guida rapida inclusa
Certificazione EMC

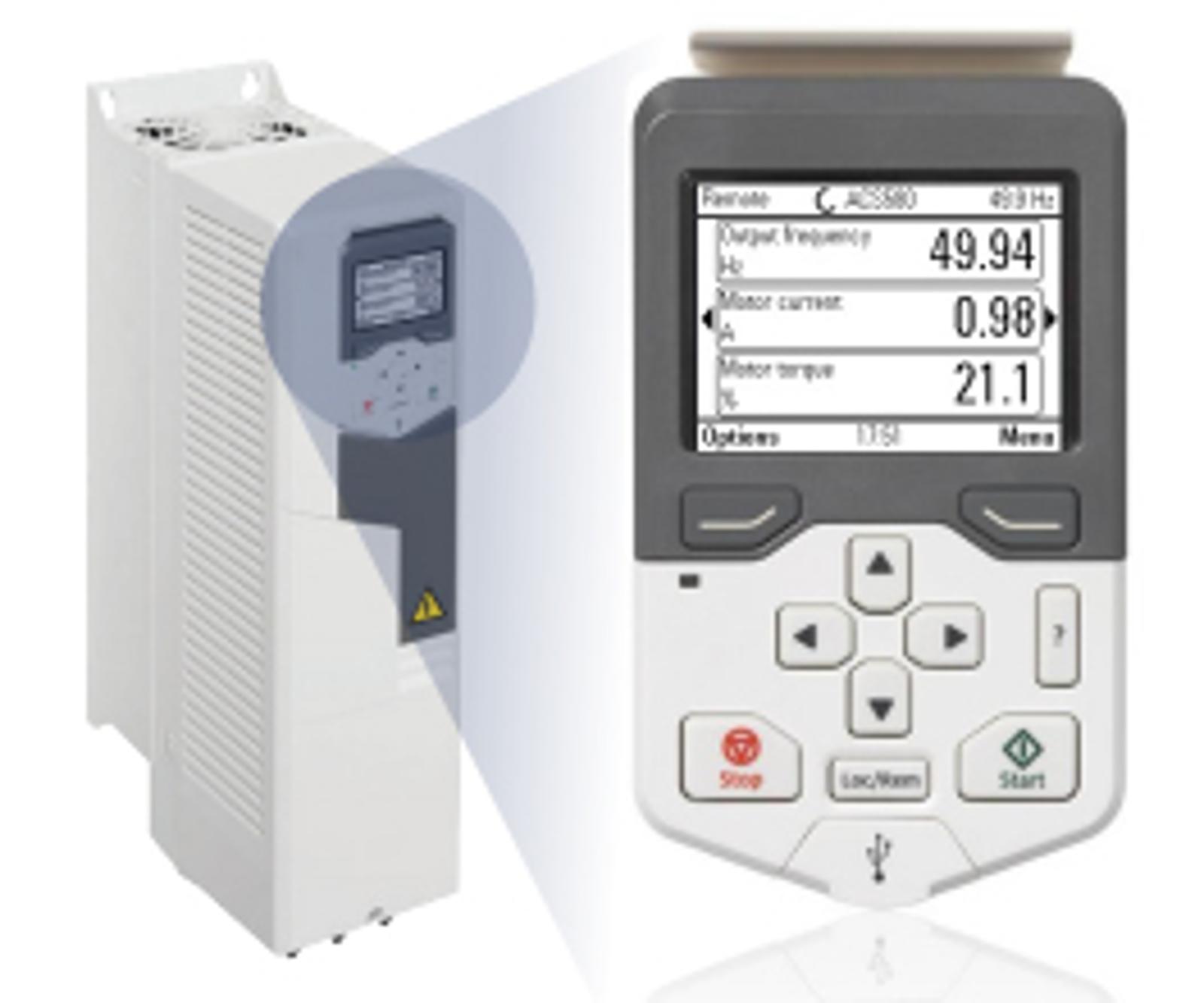

Convertitore di frequenza plug & play per unità di soffiaggio

Compressore a vite senza olio e soffiante a vite

Compressori a vite e soffianti oil-free per aria pulita e alta efficienza

Unità soffiante a vite

Caratteristiche

Progettazione

Robox Connect 2.0

Plug & Play

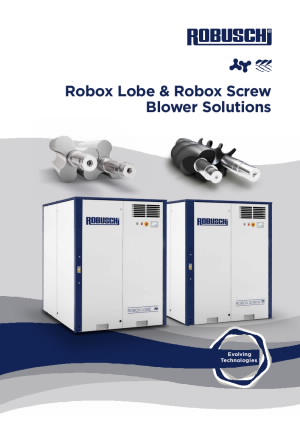

Download
